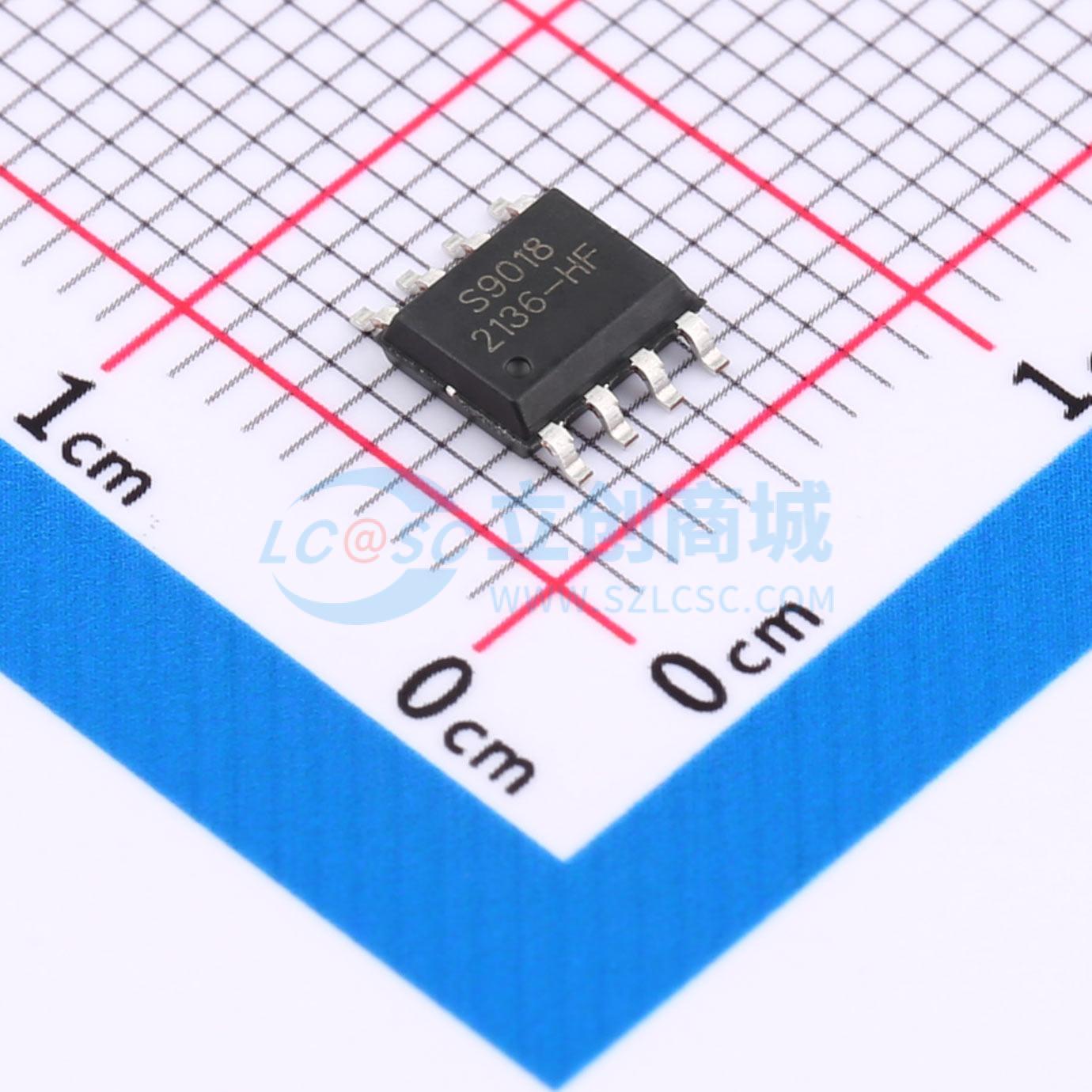

温馨提醒：图片仅供参考，商品以实物为准

SE9018-HF

1A单节、带MPPT功能、线性锂电池充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A锂电充电IC SE9018 是能接受太阳能板，普通适配器，及标准 USB 接口作为输入的单节锂电充电管理芯片。采用恒定电流/恒定电压的充电模式来管理充电的全过程，集成了最大功率点跟踪（MPPT）功能，当输入电源功率发生变化时，可自动追随输入设备的功率最大点对锂电充电，同时具有恒温充电功能。当充电功率过大，电池或者芯片温度过高时，会自动减少充电电流，保持恒定的温度，保证充电能正常进行。
品牌名称: SEAWARD(思旺)
商品型号: SE9018-HF
商品编号: C115753
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.228克(g)

商品参数

商品概述

SE9018 是能接受太阳能板，普通适配器，及标准 USB 接口作为输入的单节锂电充电管理芯片。采用恒定电流/恒定电压的充电模式来管理充电的全过程，集成了最大功率点跟踪（MPPT）功能，当输入电源功率发生变化时，可自动追随输入设备的功率最大点对锂电充电，同时具有恒温充电功能。当充电功率过大，电池或者芯片温度过高时，会自动减少充电电流，保持恒定的温度，保证充电能正常进行。

由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。充饱电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。主要以恒流的方式快速给电池充电，当电池电压达到充饱电压时，转换成恒压充电，电流逐渐下降，当充电电流降至设定值 1/10 时，将自动终止充电过程。

当输入电压（交流适配器或 USB 电源）被拿掉时，自动进入一个低电流状态，将电池漏电流降至 1uA 以下。在有电源时也可置于停机模式，从而将供电电流降至 30uA。其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。

商品特性

高达 1000mA 的可编程充电电流
最大功率点跟踪（MPPT）
无需 MOSFET、检测电阻器或隔离二极管
输入防浪涌电压 10V
用于单节锂离子电池的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到 ±1% 的 4.2V/4.35V 预设充饱电压
电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
C/10 充电终止
待机模式下的供电电流为 70uA
2.9V 涓流充电
软启动限制了浪涌电流
电池温度监测功能
采用 PSOP8，SOT23-6，DFN2*2-6 封装

应用领域

备用电源/移动电源
移动电话、PDA、GPS
MP3、MP4 播放器
数码相机、电子词典
便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-20℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	30uA
