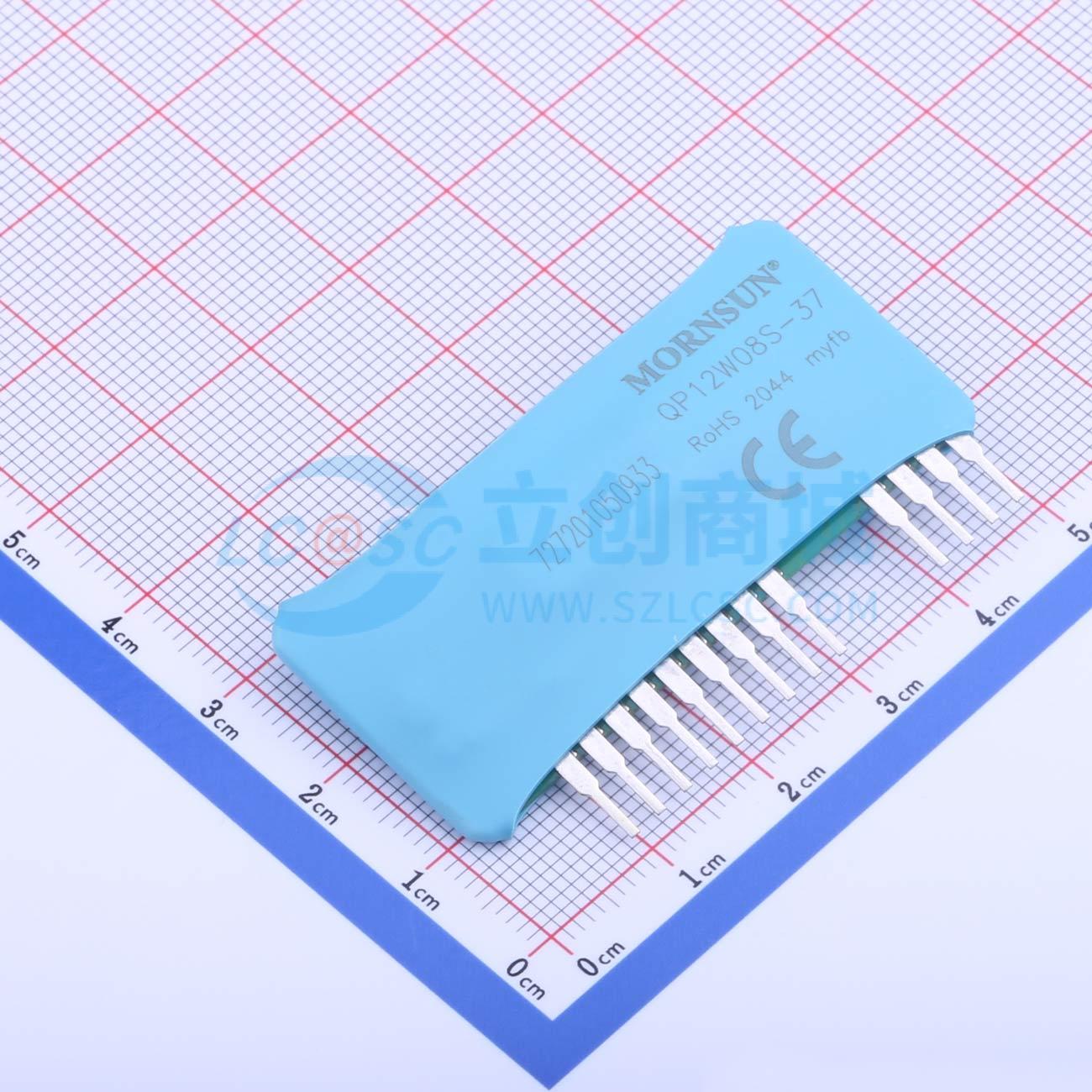

温馨提醒：图片仅供参考，商品以实物为准
QP12W08S-37
QP12W08S-37
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GP12W08s 37 是一款集成混合式 IGBT 驱动器，内置隔离式 DC - DC 转换器。该器件是一个完全隔离的栅极驱动电路，由一个经过优化的隔离式栅极驱动放大器和一个隔离式 DC - DC 转换器组成。栅极驱动器基于去饱和检测和故障输出提供故障保护功能
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QP12W08S-37
- 商品编号
- C115812
- 商品封装
- SIP-13
- 包装方式
- 托盘
- 商品毛重
- 1.775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | IGBT | |
| 工作电压 | 14.5V~15.5V | |
| 上升时间(tr) | 300ns | |
| 下降时间(tf) | 300ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 1us | |
| 特性 | 过流保护(OCP)；短路保护(SCP) | |
| 工作温度 | -40℃~+71℃ | |
| 输入高电平(VIH) | 3.7V |
商品特性
- 内建DC/DC隔离电源、单电源供电
- 高隔离电压: 3750VAC
- 输入信号频率最高可达20kHz
- 故障保护和故障反馈功能
- 故障保护后封锁输出信号并定时复位
- 故障检测抑制时间（盲区）可调
- 故障软关断时间可调
- SIP封装
- 通过EN60950认证
应用领域
- 通用变频器
- 交流伺服驱动系统
- 不间断电源（UPS）
- 电焊机
