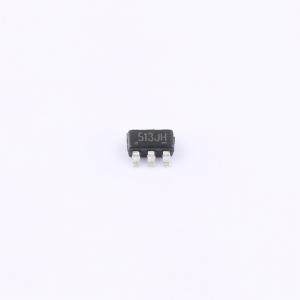

SE2513-HF
双路/单路USB充电端口控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- USB双口自动识别协议芯片
- 品牌名称
- SEAWARD(思旺)
- 商品型号
- SE2513-HF
- 商品编号
- C115748
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | -35℃~+85℃ | |
| 静态电流(Iq) | 155uA |
商品概述
SE2513 是一款 USB 专用充电端口。一个自动检测特性监控 USB 数据线路电压，并且自动在数据线路上提供正确的电气特征，实现在下列专用充电系统配置中为兼容器件充电：
- 分压器 DCP，被要求分别在 D+ 和 D- 线路上施加 2V 和 2.7V 电压，或者分别在 D+ 和 D- 线路上施加 2.7V 和 2V 电压，或者分别在 D+ 和 D- 线路上施加 2.7V 和 2.7V 电压；
- BC1.2 DCP 被要求将 D+ 短接至 D-；
- 中国电信标准 YD/T 1591_2009 短接模式，被要求将 D+ 短接至 D-；
- D+ 和 D- 电压均为 1.2V。
商品特性
- 自动检测特性监控USB数据线路电压，并且自动在数据线路上提供正确的电气特征，实现在下列专用充电系统配置中为兼容器件充电：
- 分压器DCP，被要求分别在D+和D-线路上施加2V和2.7V电压，或者分别在D+和D-线路上施加2.7V和2V电压，或者分别在D+和D-线路上施加2.7V和2.7V电压；
- BC1.2 DCP被要求将D+短接至D-；
- 中国电信标准YD/T1591_2009短接模式，被要求将D+短接至D-；
- D+和D-电压均为1.2V。
- 依照USB电池充电技术规格，修订版本1.2（BC1.2），支持USBDCP D+短接至D-线路
- 依照中国电信标准YD/T1591_2009短接模式，支持短接模式
- 支持分压器1和分压器2分压器3模式
- 自动切换各种模式
- 工作电压范围：4.5V~5.5V
- SOT23 - 6，SOT23 - 5封装形式
应用领域
- 车载USB电源充电器
- 带有USB端口的AC/DC适配器
- 其他USB充电器
