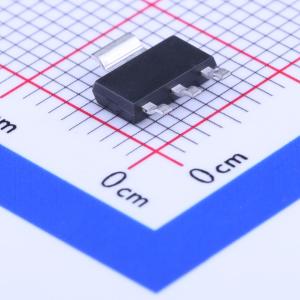

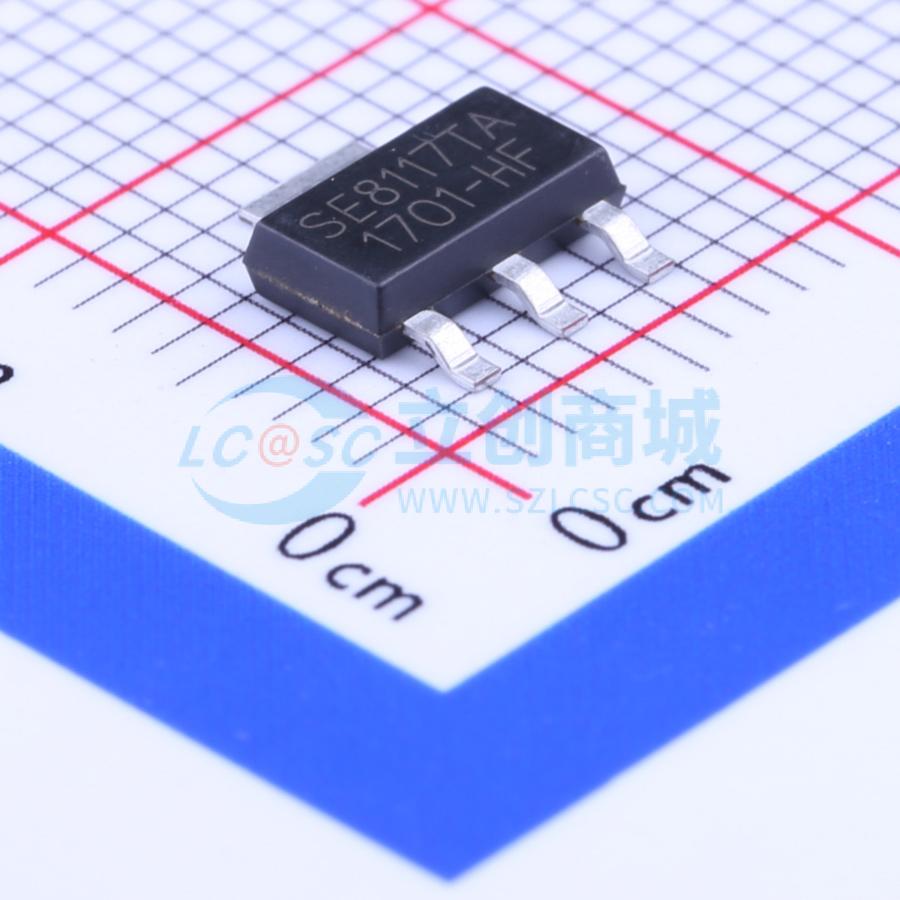

温馨提醒：图片仅供参考，商品以实物为准
SE8117TA-HF-ADJ
1A 9V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 高性能低压差稳压器，适用于需要高效转换和快速瞬态响应的应用。此外，该稳压器设计为在没有Cin和Cout的条件下保持稳定。不过，建议在系统设计中包含Cin和Cout，因为这将加快瞬态响应并提高PSRR额定值。该稳压器在-40℃至+125℃的结温下进行了特性表征。
- 品牌名称
- SEAWARD(思旺)
- 商品型号
- SE8117TA-HF-ADJ
- 商品编号
- C115741
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 9V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 1.2V@(0.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SE8117系列高性能低压差稳压器专为需要高效转换和快速瞬态响应的应用而设计。 此外，SE8117设计为在无输入电容（Cin）和输出电容（Cout）的条件下保持稳定。不过，建议在系统设计中加入Cin和Cout，因为这将加快瞬态响应并提高电源抑制比（PSRR）。SE8117的特性是在-40°C至+125°C的结温范围内测得的。
商品特性
- 低压差性能。
- 低静态电流：2.7mA（典型值）
- 保证1A输出电流。
- 宽输入电源电压范围。
- 无Cin和Cout时可稳定工作。
- 过温及过流保护。
- 固定或可调输出电压。
- 提供SOT - 223和TO252封装。
- 符合RoHS标准
应用领域
- 有源SCSI终端器。
- 高效线性稳压器。
- 5V转3.3V线性稳压器
- 主板时钟电源。
