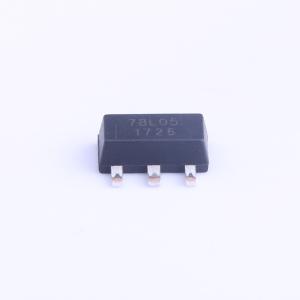

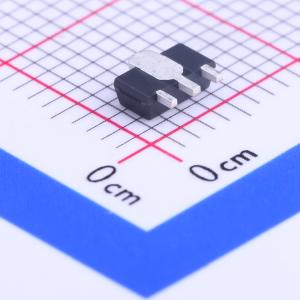

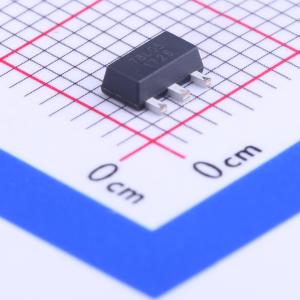

温馨提醒：图片仅供参考，商品以实物为准
SE78L05-LF
输入30V 输出5V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款78Lxx系列是固定电压的单片集成电路稳压器，适用于广泛的应用场景。这些应用包括板载稳压，以消除与单点稳压相关的噪声和配电问题。此外，它们可与功率传输元件配合使用，制成大电流稳压器
- 品牌名称
- SEAWARD(思旺)
- 商品型号
- SE78L05-LF
- 商品编号
- C115743
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
- 立创商城设计参考
- LDO-(3)电源输入20V~30V-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 49dB@(120Hz) | |
| 压差 | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.8mA | |
| 噪声 | 42uV | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
这款78Lxx系列是固定电压的单片集成电路稳压器，适用于广泛的应用场景。这些应用包括板载稳压，以消除与单点稳压相关的噪声和配电问题。此外，它们可与功率传输元件配合使用，制成大电流稳压器。每个稳压器的输出电流最高可达100 mA。 这些稳压器的内部限流和热关断特性使其基本不受过载影响。
商品特性
- 三端稳压器
- 输出电流最高可达100 mA
- 内部热过载保护
- 内部短路限流
应用领域
- 线性稳压器
- 显卡
- 适配器
- 充电器
- 消费电子产品
