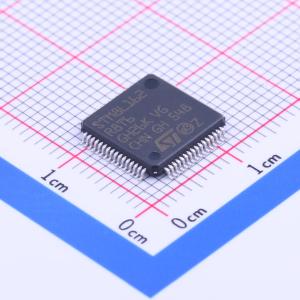

STM8L162R8T6商品缩略图

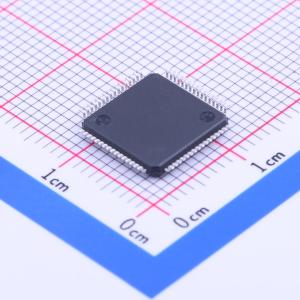

STM8L162R8T6商品缩略图

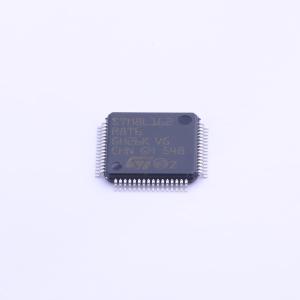

STM8L162R8T6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM8L162R8T6

环保标识
  • 超低功耗8位MCU,具有64 KB Flash、16 MHz CPU、集成EEPROM和AES

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    超低功耗8位MCU,具有64 KB Flash、16 MHz CPU、集成EEPROM和AES

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM8L162R8T6
  • 商品编号

    C114850
  • 商品封装

    LQFP-64(10x10)
  • 包装方式

    托盘

  • 商品毛重

    1.913克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核STM8
CPU最大主频16MHz
程序存储容量64KB
程序存储器类型FLASH
属性参数值
GPIO端口数量54
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.8V~3.6V
应用领域-
详细信息
  • 特性

设备规格

电源和温度范围

  • 工作电源:无 BOR:1.65 至 3.6V;带 BOR:1.8 至 3.6V。
  • 温度范围:-40°C 至 85°C、105°C 或 125°C。

低功耗特性

  • 模式:等待、低功耗运行、低功耗等待、具有完整 RTC 的活动停止、停止。
  • 泄漏:每 I/O:50 nA。
  • 唤醒时间:从停止模式:5 μs。

核心与性能

  • 核心类型:采用哈佛架构和三级流水线的先进 STM8 核心。
  • 最大频率:16 MHz,实现 16 CISC MIPS 峰值性能。
  • 中断源:多达 40 个外部中断源。

复位和电源管理

  • 复位机制:低功耗、超安全 BOR 复位,具有五个可选阈值。
  • 电源检测:超低功耗 POR/PDR,带有可编程电压检测器(PVD)。

时钟管理

  • 振荡器:32 kHz 和 1 至 16 MHz 晶体振荡器、内部 16 MHz 工厂校准 RC 和 38 kHz 低功耗 RC。
  • 时钟安全系统:确保时钟信号的完整性。

存储器

  • 闪存:高达 64 KB,带 ECC 和 RWW 保护,灵活的写/读模式。
  • 数据 EEPROM:高达 2 KB,带 ECC 和 RWW 保护。
  • RAM:高达 4 KB。

输入/输出能力

  • 比较器:2 个,其中 1 个固定阈值,1 个轨到轨。
  • 唤醒功能:两个比较器均支持唤醒功能。

通信接口

  • 串行接口:2 个 SPI、快速 I2C(400 kHz SMBus 和 PMBus)、3 个 USART(包括 ISO 7816 接口和 IrDA)。
  • 通信速度:多达 67 个 I/O,均可映射到中断向量上。

定时器和计数器

  • 定时器:三个 16 位定时器,带 2 个通道,正交编码器;一个 16 位高级控制定时器,带 3 个通道用于电机控制;一个 8 位定时器,带 7 位预分频器;一个窗口,一个独立看门狗;蜂鸣器定时器,频率为 1、2 或 4 kHz。

特殊功能

  • AES 加密:硬件加速器用于 AES。
  • 模数转换:双模式下 2 个 12 位 DAC、最高 1 Msps 的 12 位 ADC,带 28 个通道、温度传感器和内部参考电压。
  • 存储器到存储器 DMA:4 个通道用于各种外设。
  • 引导加载程序:使用 USART 接口。
  • 唯一标识符:96 位唯一标识符用于识别目的。

此设备提供了一套坚固的功能,旨在实现节能操作和多功能通信能力,适用于需要高性能和低功耗的各种应用。

应用手册
ST(意法半导体)_AN3137 STM8L 和 STM8AL 设备上的模数转换器:描述和精度提升技术 3.3(英文) 查看详情 ST(意法半导体)_AN3029 STM8L 和 STM8AL 入门 5.2(中文) 查看详情 ST(意法半导体)_AN3114 如何使用 STM8AL3Lxx、STM8L152xx 和 STM8L162xx LCD 控制器 3.3(英文) 查看详情 ST(意法半导体)_AN3139 STM8L 微控制器应用的迁移和兼容性指南 3.4(英文) 查看详情 ST(意法半导体)_AN3101 STM8L05xxx/15xxx、STM8L162xx 和 STM8AL31xx/3Lxx 内部 RC 振荡器校准 6.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN3117 使用 STM8L05xxx/15xxx、STM8L162xx、STM8AL31xx/3Lxx DMA 控制器 4.3(英文) 查看详情 ST(意法半导体)_AN3133 使用 STM8L05xxx/STM8L101xx/STM8L15xxx/STM8L162xx/STM8AL31xx/STM8AL3Lxx 实时时钟 5.3(英文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0189 STM8 引导加载程序常见问题 2.6(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

用户手册
ST(意法半导体)_UM0470 STM8 SWIM 通信协议和调试模块 4.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0044 STM8 CPU 编程手册 3.6(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥15.01
10+¥13.22
30+¥12.11
100+¥10.96¥1753.6
500+¥10.45¥1672
1000+¥10.23¥1636.8

优惠活动

库存总量

(单位:)
  • 广东仓

    0

  • 江苏仓

    0

  • SMT仓

    0

购买数量(160个/托盘,最小起订量 1 个 )

起订量:1 个160个/托盘
总价金额: 0.00

近期成交0单
