STM32L151VET6实物图

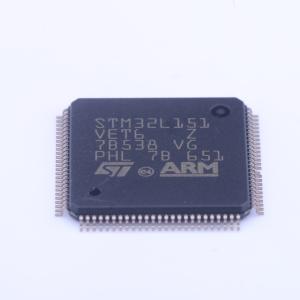

STM32L151VET6商品缩略图

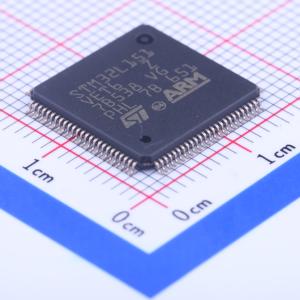

STM32L151VET6商品缩略图

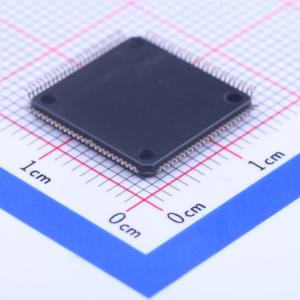

STM32L151VET6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32L151VET6

环保标识
  • 超低功耗Arm Cortex-M3 MCU,具有512-KB Flash存储器、32 MHz CPU、MCD、USB和2x运算放大器

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    超低功耗Arm Cortex-M3 MCU,具有512-KB Flash存储器、32 MHz CPU、MCD、USB和2x运算放大器

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32L151VET6
  • 商品编号

    C118767
  • 商品封装

    LQFP-100(14x14)
  • 包装方式

    托盘

  • 商品毛重

    2.987克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M3
CPU最大主频32MHz
程序存储容量512KB
程序存储器类型FLASH
属性参数值
GPIO端口数量83
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.8V~3.6V
应用领域-
详细信息
  • 特性

STM32 超低功耗微控制器特性

电源与工作温度

  • 电源范围: 1.65 V 至 3.6 V
  • 温度范围: -40 °C 至 105 °C
  • 待机模式:
    • 290 nA(带 3 个唤醒引脚)
    • 1.11 µA(带 RTC)
    • 560 nA(带 16 个唤醒线路)
    • 1.4 µA(带 RTC)
    • 11 µA(带 RTC)
  • 低功耗睡眠模式: 195 µA/MHz
  • 运行模式: 10 nA 超低 I/O 泄漏
  • 唤醒时间: 8 µs

处理与性能

  • CPU: Arm Cortex-M3 32 位
  • 时钟速度: 32 kHz 至 32 MHz
  • 性能: 1.25 DMIPS/MHz(Dhrystone 2.1)

存储与保护

  • 闪存: 512 Kbytes 带 ECC(2 银行各 256 Kbytes,启用 RWW 功能)
  • RAM: 80 Kbytes
  • 真 EEPROM: 16 Kbytes 带 ECC
  • 备份寄存器: 128 字节
  • 存储器保护单元: 支持不同速度范围的存储器保护。

模拟与数字外设

  • 电容感应通道: 最多 34 个
  • CRC 计算单元: 带 96 位唯一 ID
  • LCD 驱动器: 最多 8x40 段,可调对比度,闪烁模式,升压转换器(STM32L151xE 设备除外)
  • 模拟组件: 2 个运算放大器,12 位 ADC(最多 40 个通道),12 位 DAC(2 个通道带输出缓冲区),2 个超低功耗比较器(窗口模式和唤醒功能)
  • DMA 控制器: 12 个通道
  • 通信接口: 1 个 USB 2.0(内部 48 MHz PLL),5 个 USART,最多 8 个 SPI(2 个 I2S,3 个 16 Mbit/s),2 个 I2C(SMBus/PMBus),11 个定时器(包括 1 个 32 位,6 个 16 位带最多 4 个 IC/OC/PWM 通道,2 个 16 位基本定时器,2 个看门狗定时器)

安全与保障

  • 复位和电源管理: 包括低功耗、超安全欠压复位(BOR)带 5 个可选阈值和可编程电压检测器(PVD)
  • 时钟源: 1 至 24 MHz 晶振振荡器,32 kHz 振荡器用于 RTC 带校准,内部 16 MHz 振荡器工厂调整 RC(+/-1%)带 PLL 选项,内部低功耗 37 kHz 振荡器,内部多速低功耗 65 kHz 至 4.2 MHz 振荡器,PLL 用于 CPU 时钟和 USB(48 MHz)

开发支持

  • 调试: 串行线调试,JTAG 和跟踪功能

此微控制器专为需要高效率、扩展工作温度范围和强大的安全保障特性的应用设计,适用于广泛的工业、汽车和消费电子产品应用。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN3216 STM32L1xxx 硬件开发入门 7.2(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN4718 如何基于 STM32L0/L1 系列设计 VBAT 系统(含外部组件)1.0(英文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN4654 从 STM32L1 系列迁移至 STM32L0 系列微控制器 1.0(英文) 查看详情 ST(意法半导体)_AN5408 从与 SX12xx 收发器相关的 STM32L0、STM32L1 和 STM32L4 系列迁移至 STM32WL 系列微控制器 2.0(英文) 查看详情 ST(意法半导体)_AN4612 从STM32L1 系列移植到 STM32L4 系列微控制器 1.0(中文) 查看详情 ST(意法半导体)_AN3364 STM32 微控制器应用的移植和兼容性指南 3.3(中文) 查看详情 ST(意法半导体)_AN3422 STM32F1到STM32L1系列微控制器应用的迁移 2.3(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN3998 STM32 微控制器上的 PDM 音频软件解码 1.5(中文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN3193 STM32L1xx超低功耗功能概述 1.0(中文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN3371 在 STM32 F0、F2、F3、F4 和 L1 系列MCU 中使用硬件实时时钟(RTC) 5.3(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_从 STM32L15/6xxD 迁移到 STM32L15/6xxE 1.2(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0056 STM32F10xxx/20xxx/21xxx/L1xxxx Cortex®-M3 编程手册 6.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0242 STM32L15xxE STM32L15xVD-X STM32L162xE STM32L162xVD-X 装置勘誤表 6.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥46.65
10+¥40.98
30+¥37.52¥3376.8
100+¥34.62¥3115.8

优惠活动

库存总量

(单位:)
  • 广东仓

    289

  • 江苏仓

    0

  • SMT仓

    489

购买数量(90个/托盘,最小起订量 1 个 )

起订量:1 个90个/托盘
总价金额: 0.00
