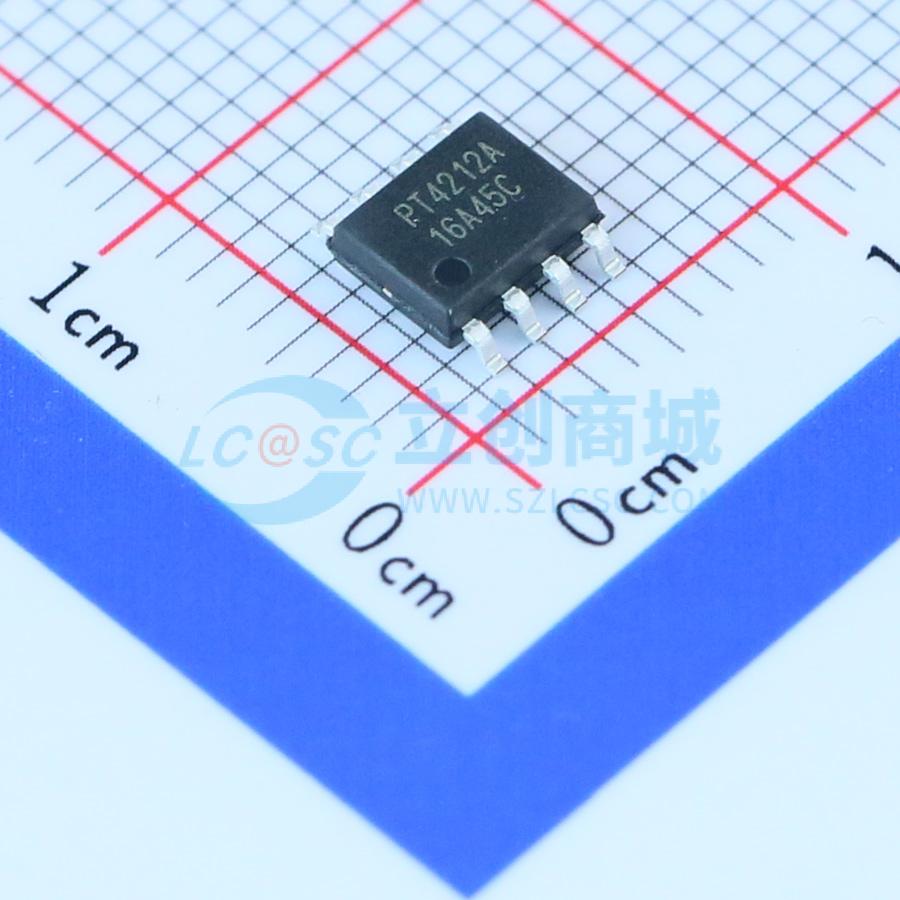

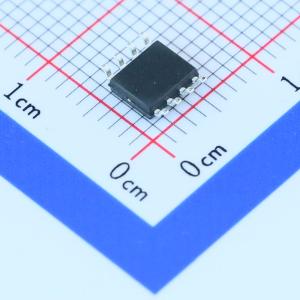

温馨提醒：图片仅供参考，商品以实物为准
PT4212AESOH
非隔离型单级有源PFC LED驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高功率因数非隑离型有源PFC LED恒流驱动芯片
- 品牌名称
- PowTech(华润矽威)
- 商品型号
- PT4212AESOH
- 商品编号
- C111951
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；过压保护(OVP)；开路保护；短路保护(SCP)；欠压保护(UVP) | |
| 工作电压(AC) | 85VAC~265VAC | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 3% |
商品特性
- PT4212是一款带有源功率因数校正的高精度降压型LED恒流控制芯片，适用于85Vac - 265Vac全电压输入范围的非隔离LED恒流电源。
- 控制器集成了有源功率因数校正电路，可以实现很高的功率因数和很低的总谐波失真。
- 由于工作准谐振模式，功率MOS管处于零电流开通状态，开关损耗得以减小，同时变压器的利用率也较高。
- 采用独特的电流采样及恒流控制机制，可实现很高的输出电流批量一致性。
- 芯片内部集成了线电压、负载电压以及温度补偿电路，可以实现优异的线电压调整率、负载调整率以及输出电流温度特性。
- 提供PWM和模拟调光功能，通过DIM脚外加PWM信号或模拟信号，可实现LED输出电流的平滑调节。
- 提供完善保护功能：包括LED开路保护、LED短路保护、芯片供电过压保护、欠压保护、输入欠压保护，逐周期限流保护，变压器绕组短路保护，过温保护等，所有的保护状态都具有自动重启功能。
- 芯片内置了软启动电路，可有效降低开关管以及LED灯珠的开机应力。
- 固定导通时间，高PF值(>0.9)
- 准谐振控制模式
- 90%以上的转换效率
- ±3% LED输出电流精度
- 优异的线电压调整率和负载调整率
- 优异的电流温度补偿特性
- PWM/模拟调光(10%~100%)
- 软启动功能
- LED短路/开路保护
- 输入欠压保护
- 芯片供电过压/欠压保护
- 电感绕组短路保护
- 逐周期电流限流
- 过温保护
- 采用SOP - 8封装
应用领域
- LED球泡灯、射灯
- LED PAR30、PAR38灯
- LED日光灯
- 其它LED照明
