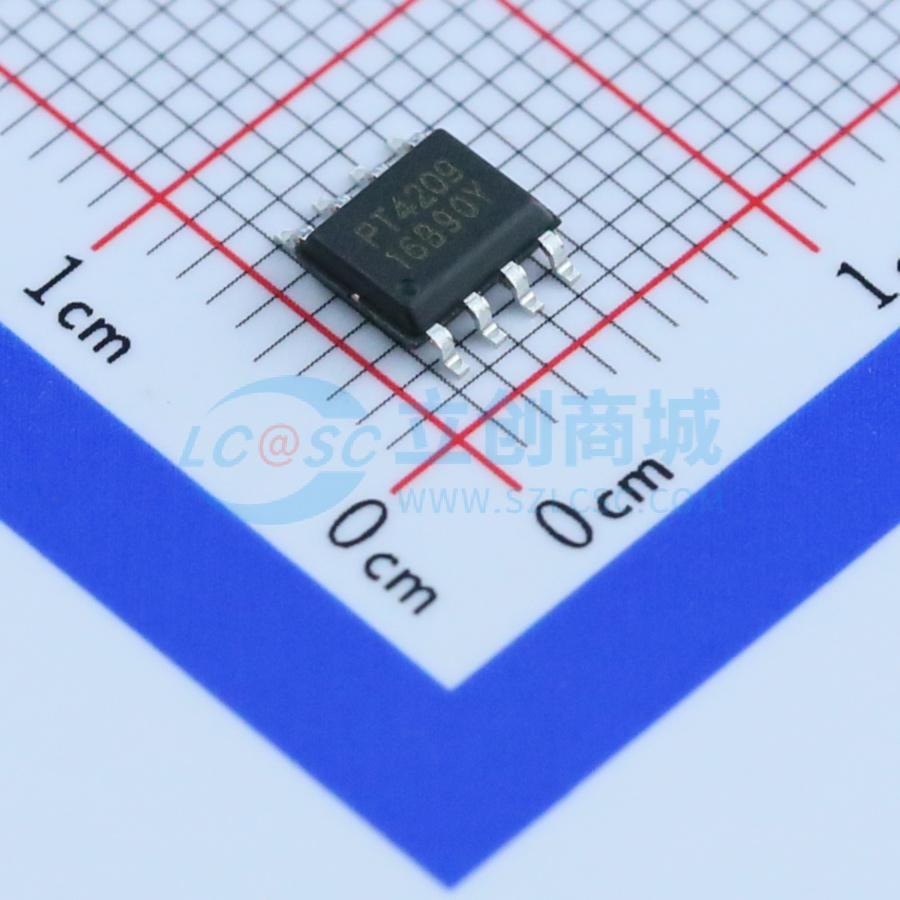

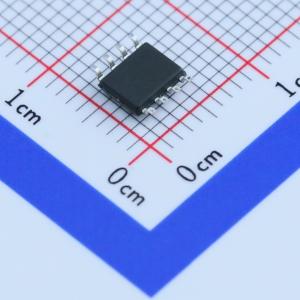

温馨提醒：图片仅供参考，商品以实物为准
PT4209ESOH
PT4209ESOH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高功率因数隔离型有源PFC LED恒流驱动芯片
- 品牌名称
- PowTech(华润矽威)
- 商品型号
- PT4209ESOH
- 商品编号
- C111952
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | 反激 |
商品概述
PT4209是一款无闪烁PWM/模拟调光、原边恒流控制器，可在单级转换器中实现高功率因数，适用于固态照明应用。它专为反激拓扑设计，无需次级反馈回路即可精确调节输出电流。
PT4209工作在准谐振模式下，以减少MOSFET的开关损耗。极低的启动电流和静态电流有助于实现高效率。
一套完整的集成保护功能使PT4209能够应对所有故障情况，包括：VCC欠压、VCC过压、逐周期电流限制、输出开路/短路、Rcs短路/开路以及过温关断。
PT4209采用SOP8封装。
商品特性
- 无二次反馈的恒流控制
- 无闪烁PWM/模拟调光
- 精准的恒流输出
- 准谐振模式运行
- 超低（10μA）启动电流
- 低静态电流（1mA）
- VCC欠压保护
- 通过电压保持实现过电压保护
- 周期性限流
- Rcs短路/开路保护
- 输出开路/短路保护
- 过温保护
应用领域
- 固态照明
- 工业和商业照明
- 居民照明
