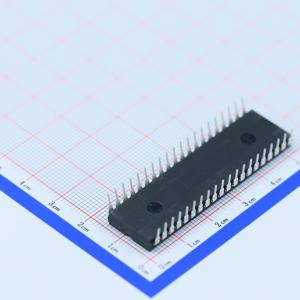

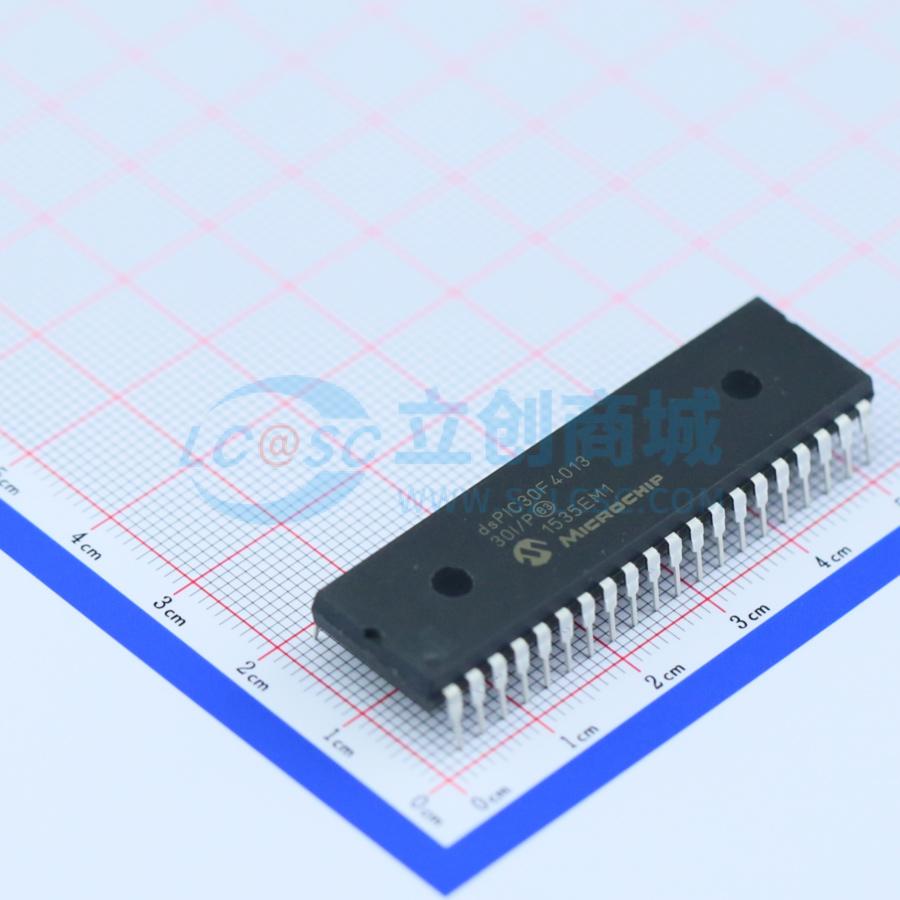

DSPIC30F4013-30I/P
DSPIC30F4013-30I/P
SMT扩展库PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- DSPIC30F4013-30I/P
- 商品编号
- C111958
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 9.985克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字信号处理器(DSP/DSC) | |
| FLASH容量 | 48KB | |
| I/O数量 | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 改进的哈佛架构
- 优化的C编译器指令集架构
- 灵活的寻址模式
- 83条基本指令
- 24位宽指令，16位宽数据路径
- 最高48 KB的片上闪存程序空间
- 2 KB的片上数据RAM
- 1 KB的非易失性数据EEPROM
- 16x16位的工作寄存器阵列
- 运行速度最高为30 MIPS：DC到40 MHz的外部时钟输入；带有PLL（4x、8x和16x）的4 MHz至10 MHz振荡器输入
- 最多33个中断源：8个可由用户选择的优先级；3个外部中断源；4个处理器陷阱
- 双数据取操作
- 模寻址和位反转寻址模式
- 两个带可选饱和逻辑的40位宽累加器
- 17 x 17位单周期硬件整数/小数乘法器
- 所有DSP指令均为单周期指令：乘 - 累加（Multiply-Accumulate，MAC）运算
- 单周期左移和右移16位
- I/O引脚的高灌/拉电流：25 mA/25 mA
- 最多5个16位定时器/计数器；可选择将两个16位定时器配对成一个32位定时器模块
- 最多4个16位输入捕捉功能
- 最多4个16位输出比较/PWM功能
- 数据转换器接口（Data Converter Interface，DCI）支持常见音频编解码器协议，包括I2S和AC’97
- 3线SPI模块（支持4种帧模式）
- I2C模块支持多主/从模式和7位/10位寻址
- 最多2个带FIFO缓冲区的可寻址UART模块
- 兼容CAN 2.0B标准的CAN总线模块
- 12位模数转换器（Analog-to-Digital Converter，ADC）具有：200 ksps的转换速率；最多13个输入通道；在休眠和空闲模式下进行转换
- 可编程低电压检测（Programmable Low-Voltage Detection，PLVD）
- 可编程欠压复位
- 增强型闪存程序存储器：工业级温度范围内至少可承受10,000次擦写，容量的典型值为100 KB
- 数据EEPROM存储器：在工业级温度范围内至少可承受100,000次擦写，容量的典型值为1 MB
- 可在软件控制下重新自编程
- 上电复位（Power-on Reset，POR）、上电延时定时器（Power-up Timer，PWRT）和振荡器起振定时器（Oscillator Start-up Timer，OST）
- 灵活的看门狗定时器（Watchdog Timer，WDT）带有片上低功耗RC振荡器，能确保可靠运行
- 故障保护时钟监视器操作：检测时钟故障，并在检测到故障时将时钟切换到片上低功耗RC振荡器
- 可编程代码保护
- 在线串行编程（In-Circuit Serial Programming，ICSP）
- 可选功耗管理模式：休眠、空闲和备用时钟模式
- 低功耗、高速闪存技术
- 宽工作电压范围（2.5V至5.5V）工业级和扩展级温度范围
- 低功耗
