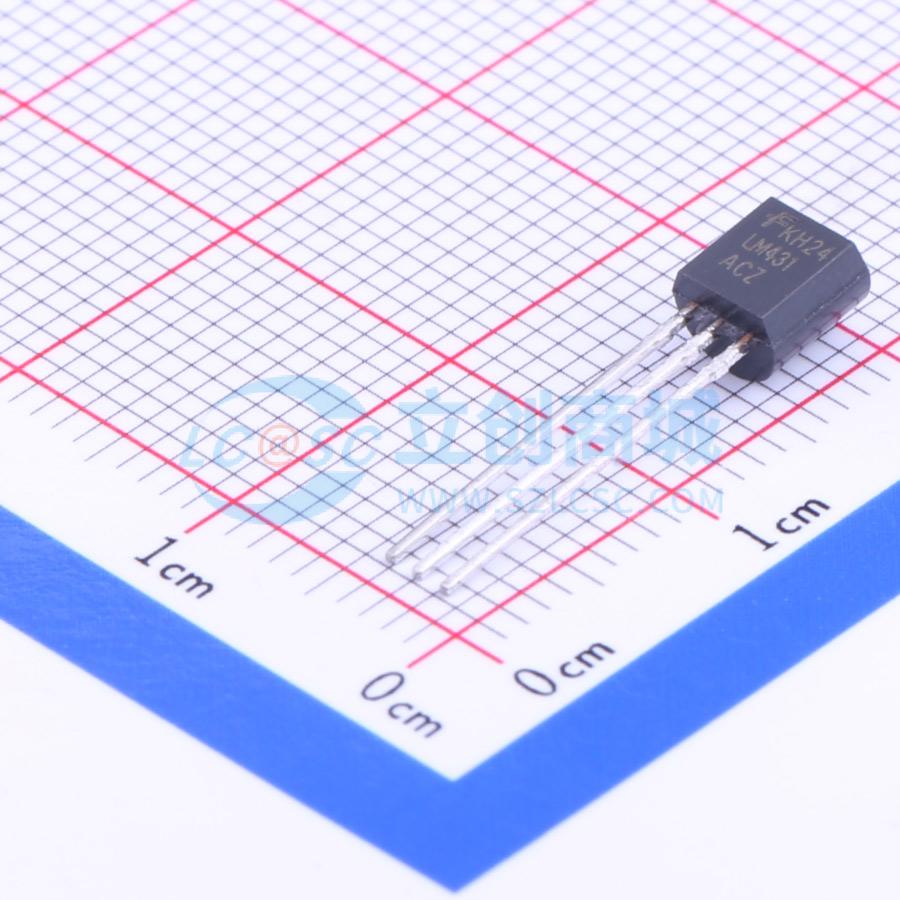

温馨提醒：图片仅供参考，商品以实物为准

LM431ACZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2%容差分流稳压器
品牌名称: onsemi(安森美)
商品型号: LM431ACZ
商品编号: C110925
商品封装: TO-92-3
包装方式: 袋装
商品毛重: 4.22克(g)

商品参数

商品概述

LM431A / LM431B / LM431C 是三端输出可调稳压器，在整个工作温度范围内具有热稳定性。通过两个外部电阻，输出电压可设置为 V_REF（约 2.5 V）至 36 V 之间的任意值。这些器件的典型动态输出阻抗为 0.2 Ω。有源输出电路具有陡峭的导通特性，使其在许多应用中能出色替代齐纳二极管。

商品特性

可编程输出电压高达 36 V
低动态输出阻抗：0.2 Ω（典型值）
灌电流能力：1.0 至 100 mA
等效全范围温度系数为 50 ppm/℃（典型值）
在整个额定工作温度范围内工作时具有温度补偿功能
低输出噪声电压
快速导通响应

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	-
	输出电压	2.5V~36V
	输出电流	100mA
	精度	±2%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	1mA
	工作温度	-25℃~+85℃@(Ta)
