PSC5415A

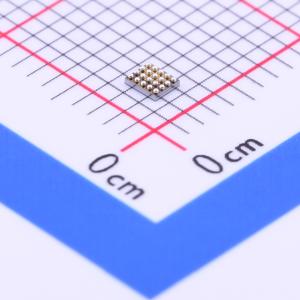

PSC5415集成了高度集成的开关模式充电器和升压调节器，前者可最大程度缩短单节锂离子（Li-ion）电池从USB电源充电的时间，后者则可利用电池为USB外设供电。 充电参数和工作模式可通过最高支持3.4Mbps的I²C接口进行编程。充电器和升压调节器电路以1.5MHz的频率进行开关操作，以减小外部无源元件的尺寸。 PSC5415提供三个阶段的电池充电：预充、恒流和恒压。 为确保符合USB标准并最大程度缩短充电时间，输入电流会限制为通过I²C主机设置的值。 充电终止由设定电流的百分比决定。 当电池电压降至内部阈值以下时，集成电路（IC）会自动重启充电周期。如果移除输入电源，IC将进入高阻抗模式，防止电池向输入端漏电。充电状态会通过I²C端口反馈给主机。当管芯温度达到120°C时，充电电流会减小。PSC5415可根据系统指令作为升压调节器工作。升压调节器包含软启动功能，可限制电池的浪涌电流。 PSC5415采用2.0×1.7mm、20凸点、间距0.4mm的WLCSP封装。

• 用于单节锂离子和锂聚合物电池组的完全集成式高效充电器
• 比线性充电器充电速度更快
• 充电电压精度：25°C时±1%，±7.5%
• 充电电流调节精度
• 绝对最大输入电压20V
• 最大输入工作电压6V
• 最大充电速率1.5A
• 可通过高速I²C接口（3.4Mb/s）进行编程，具备快速模式增强版兼容性
• 输入电流
• 快速充电/终止电流
• 充电器电压
• 终止使能
• 具有宽占空比范围的1.5MHz同步降压PWM控制器
• 小尺寸2.2μH外部电感
• 通过降低充电电流以维持最小VBUS电压，适应弱输入电源
• 低反向泄漏，防止电池向VBUS放电
• 针对2.7至4.5V电池输入，具备用于USB OTG的5V、500mA升压模式

• 手机、智能手机、个人数字助理
• 平板电脑、便携式媒体播放器
• 游戏设备、数码相机
