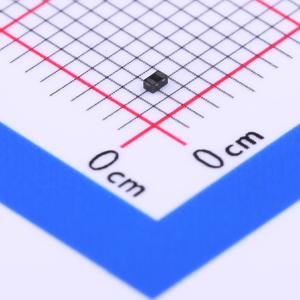

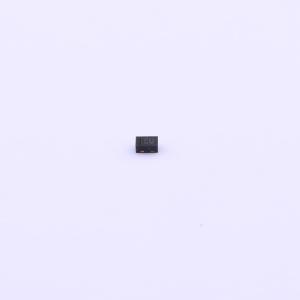

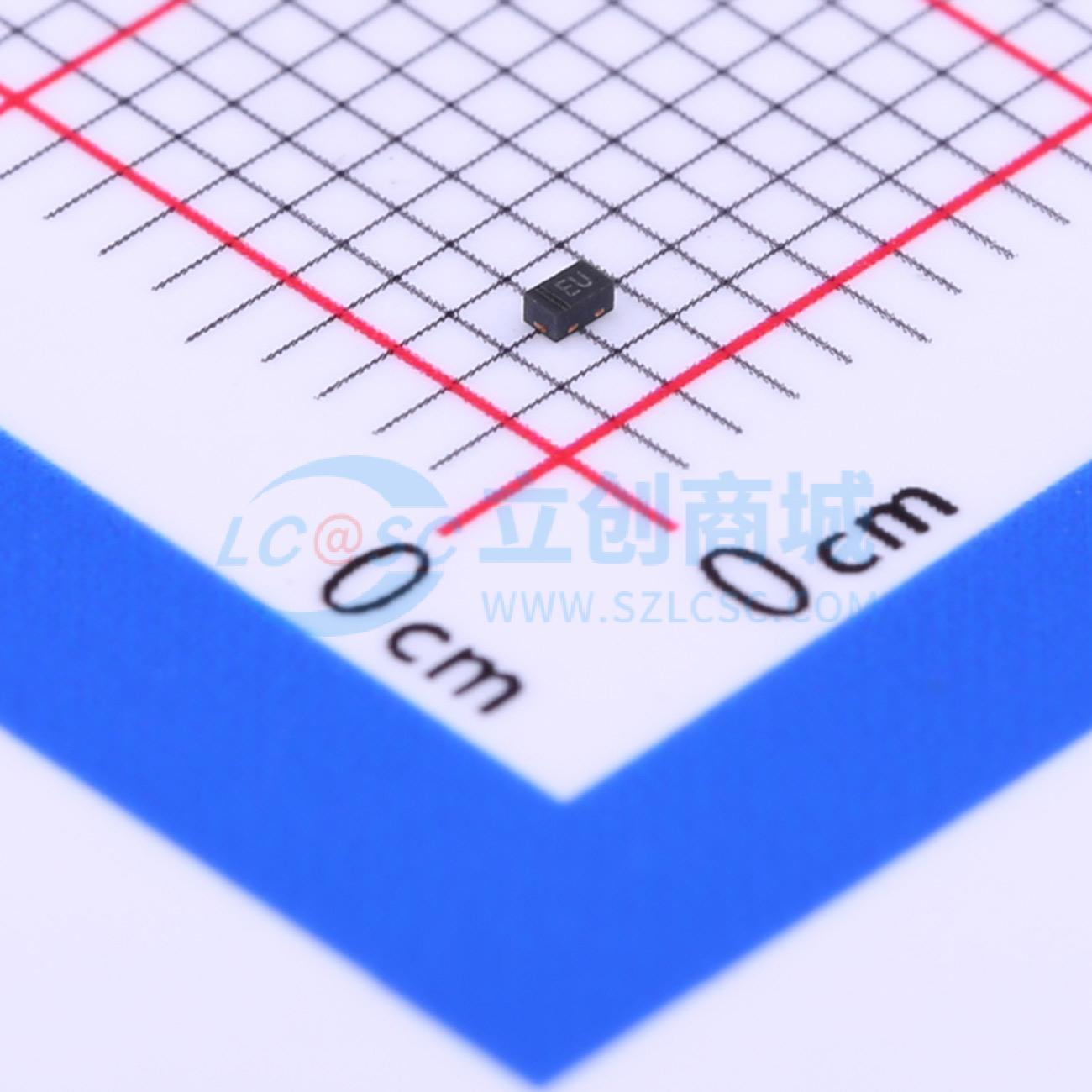

PESDHC2FD5VBH
双向ESD 5V截止 峰值脉冲电流：33A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 30KV接触, 30KV空隙放电
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDHC2FD5VBH
- 商品编号
- C110687
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6V；9.5V；7.2V | |
| 峰值脉冲电流(Ipp) | 33A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V；5.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
PESDHC2FD5VBH可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。它们具有大横截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它使设计人员能够灵活地保护一条双向线路。
商品特性
- 每线300W峰值脉冲功率（tp = 8/20μs）
- DFN1006 - 2L封装
- 可替代MLV(0402)双向配置
- 典型响应时间 < 1ns
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，满足IEC61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC61000 - 4 - 4（EFT）40A（5/50ns）；IEC61000 - 4 - 5（浪涌）36A（8/20us）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
