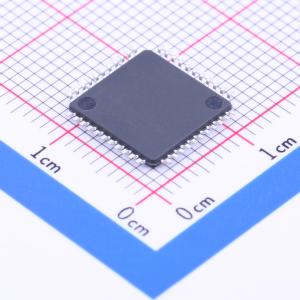

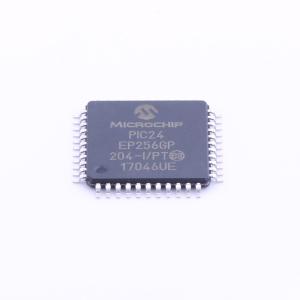

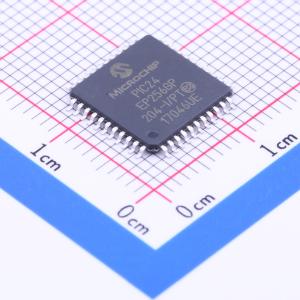

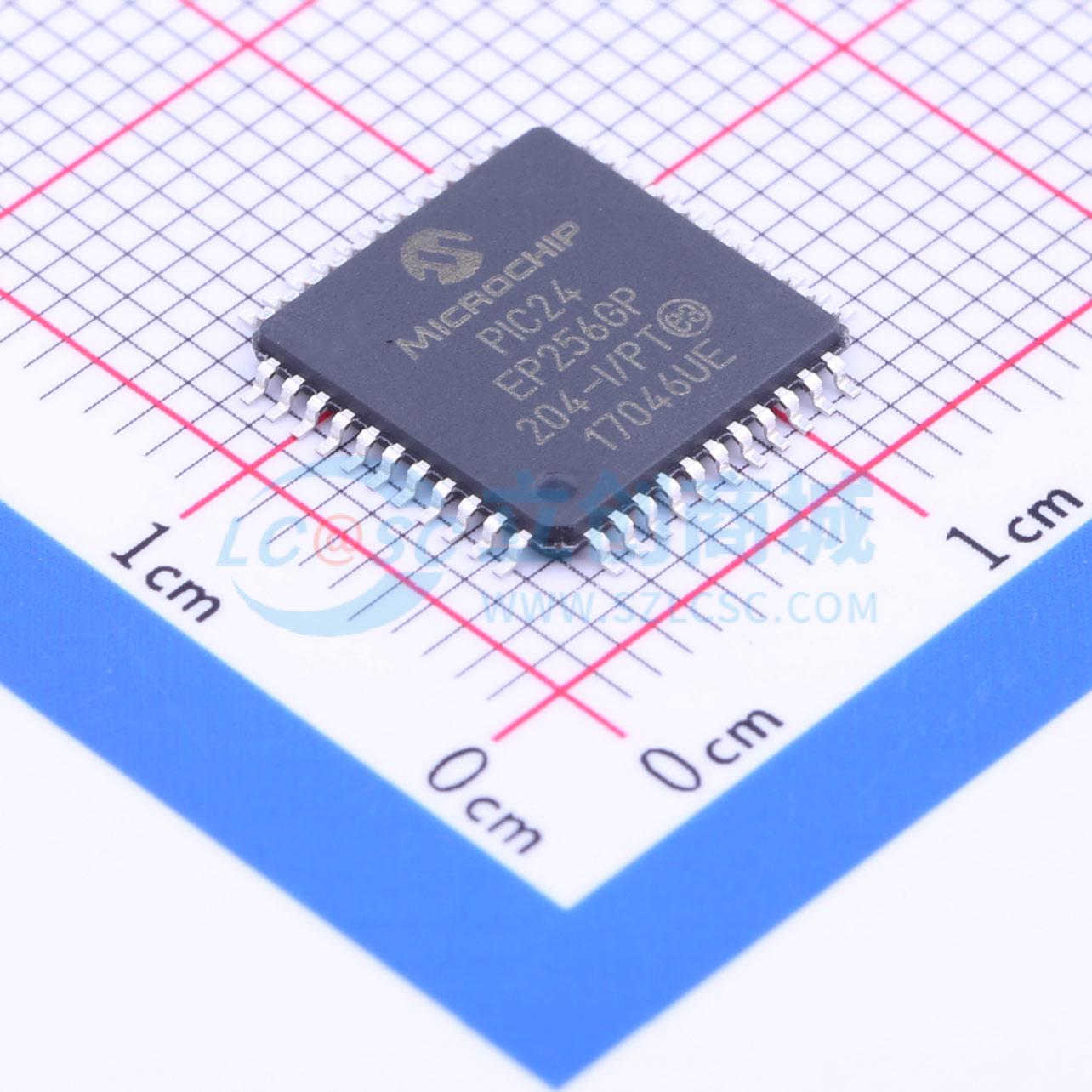

温馨提醒：图片仅供参考，商品以实物为准
PIC24EP256GP204-I/PT
PIC24EP256GP204-I/PT
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC24EP256GP204-I/PT
- 商品编号
- C109301
- 商品封装
- TQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.499克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | - | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 35 | |
| ADC(位数) | 10bit；12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高效代码型（C 和汇编）架构
- 两个40 位宽累加器
- 带双数据取操作的单周期（MAC/MPY）
- 单周期混合符号乘法和硬件除法
- 32 位乘法支持
- 1.0% 精度内部振荡器
- 可编程PLL 和振荡器时钟源
- 故障保护时钟监视器（Fail-Safe Clock Monitor，FSCM）
- 独立看门狗定时器（Watchdog Timer，WDT）
- 快速唤醒和启动
- 低功耗管理模式（休眠、空闲和打盹）
- 集成上电复位和欠压复位
- 0.6 mA/MHz 动态电流（典型值）
- 30 μA IPD 电流（典型值）
- 最多具有3 个使用独立时序的PWM 对
- 上升沿和下降沿死区
- 7.14 ns PWM 分辨率
- 可编程故障输入
- 用于ADC 转换的灵活触发配置
- ADC 模块：可配置为10 位1.1 Msps，4 个S/H ；或配置为12 位500 ksps，1 个S/H
- 在28 引脚器件上具有6 路模拟输入，在64 引脚器件上最多具有16 路模拟输入
- 灵活、独立的ADC 触发源
- 最多具有3 个直接连接到ADC 模块的运放/ 比较器
- 额外的专用比较器
- 具有32 个电压点的可编程参考电压
- 充电时间测量单元（Charge Time Measurement Unit，CTMU）
- 支持mTouch 电容触摸传感
- 提供高分辨率的时间测量（1 ns）
- 片上温度测量
- 12 个通用定时器
- 5 个16 位定时器/ 计数器，最多两个32 位定时器/ 计数器
- 4 个可配置为定时器/ 计数器的OC 模块
- 带有两个可配置定时器/ 计数器的PTG 模块
- 可配置为定时器/ 计数器的32 位正交编码器接口（Quadrature Encoder Interface，QEI）模块
- 4 个IC 模块
- 外设引脚选择（Peripheral Pin Select，PPS），用于支持功能重映射
- 外设触发信号发生器（Peripheral Trigger Generator，PTG），用于调度复杂序列
- 两个UART 模块（17.5 Mbps）
- 支持LIN/J2602 协议和IrDA
- 两个4 线SPI 模块（15 Mbps）
- ECAN 模块（1 Mbaud）CAN 2.0B 支持
- 两个带有SMBus 支持的I2C 模块（最高1 Mbaud）
- 可编程循环冗余校验（Cyclic Redundancy Check，CRC）
- 带有用户可选优先级仲裁功能的4 通道DMA
- 灌电流/ 拉电流为12 mA 或6 mA，对于标准VOH/VOL 取决于具体引脚，对于非标准VOH1 最高分别为22 mA 或14 mA
- 5V 耐压引脚
- 可选的漏极开路、上拉和下拉
- 最高5 mA 过压钳位电流
- 所有I/O 引脚上均具有电平变化通知中断
- 计划支持AEC-Q100 REVG（等级1， -40℃ 至 +125℃）
- 计划支持AEC-Q100 REVG（等级0， -40℃ 至 +150℃）
- B 类安全库，IEC 60730
- 在线和在应用编程
- 两个程序断点和两个复杂数据断点
- 符合IEEE 1149.2 的（JTAG）边界扫描
- 跟踪和运行时观察
应用领域
- 直流/直流、交流/直流、逆变器、PFC 和照明
- BLDC、PMSM、ACIM 和SRM
