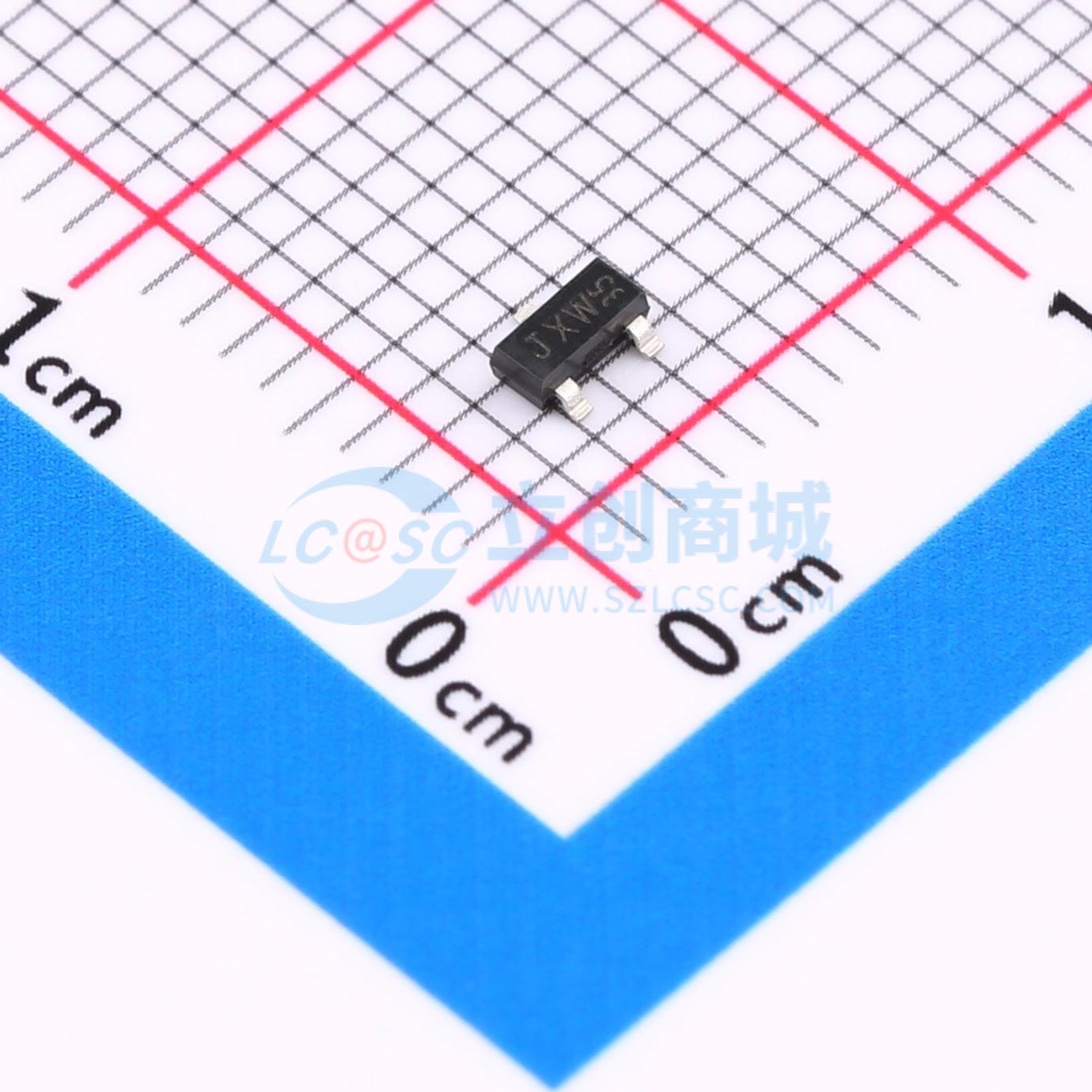

温馨提醒：图片仅供参考，商品以实物为准
BAV170,215
85V 215mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 外延、中速开关、采用小型SOT23塑料贴片封装的双二极管。二极管为共阴极配置。
- 品牌名称
- Nexperia(安世)
- 商品型号
- BAV170,215
- 商品编号
- C109309
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1对共阴极 | |
| 耗散功率(Pd) | 250mW | |
| 整流电流 | 215mA | |
| 直流反向耐压(Vr) | 85V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | 4A | |
| 反向电流(Ir) | 3pA@75V | |
| 反向恢复时间(Trr) | 800ns | |
| 工作结温范围 | - |
商品概述
采用小型SOT23塑料贴片封装的外延、中速开关双二极管。二极管采用共阴极配置。
商品特性
- 塑料贴片封装
- 低漏电流：典型值3 pA
- 开关时间：典型值0.8 μs
- 连续反向电压：最大值75 V
- 重复峰值反向电压：最大值85 V
- 重复峰值正向电流：最大值500 mA
应用领域
- 表面贴装电路中的低漏电流应用
