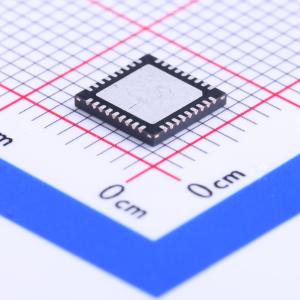

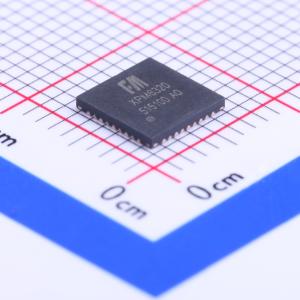

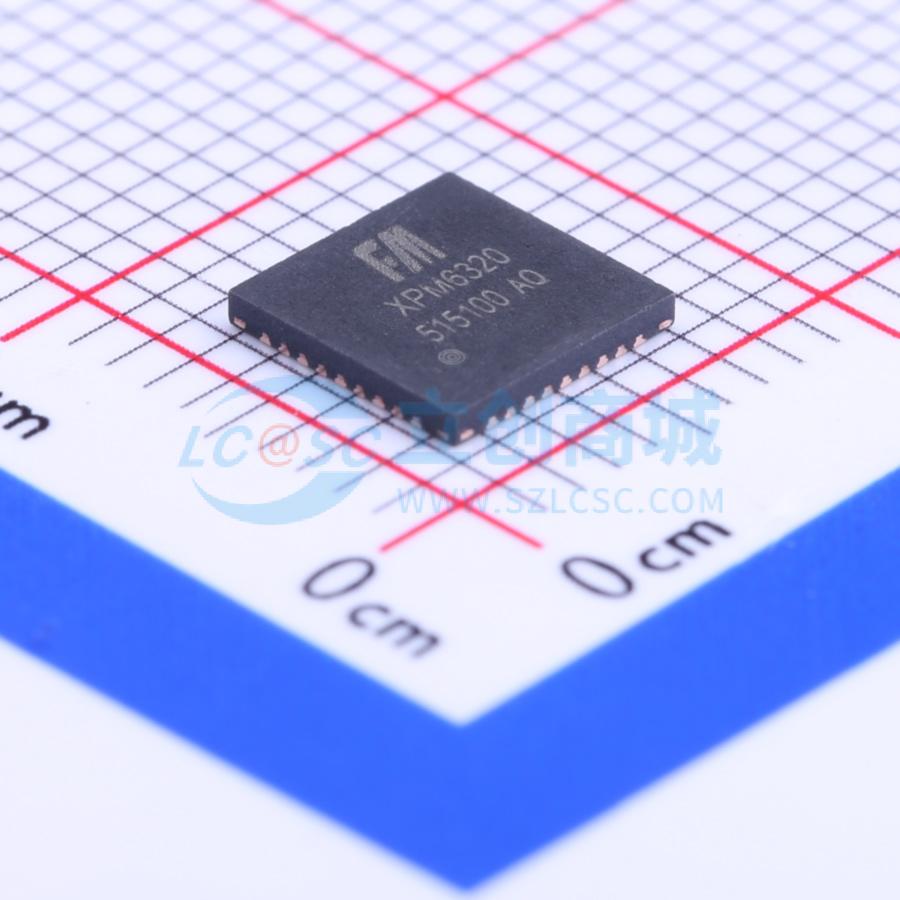

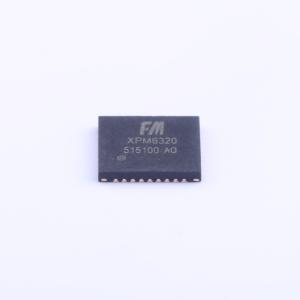

XPM6320
停产 20W快速充放电全集成电源管理芯片
- 描述
- XPM6320 是一款集成度高，性能卓越，应用灵活的电源管理芯片，适用于锂离子电池和锂聚合物电池的充电管理和电源路径管理系统。XPM6320 集成电流模同步充电模块与升压模块，high-side/low-side 开关采用 20mΩ 导通电阻 NMOS，从而实现非常高的转换效率。该芯片还集成了 bootstrap diode 为 high-side 开关的驱动电路供电。
- 品牌名称
- FM(富满)
- 商品型号
- XPM6320
- 商品编号
- C107686
- 商品封装
- QFN-36-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片；保护芯片 | |
| 工作电压 | 4.3V~10.8V | |
| 最大充电电流 | 5A | |
| 充电饱和电压 | 4.2V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 80uA | |
| 接口类型 | I2C |
商品概述
XPM6320 是一款集成度高，性能卓越，应用灵活的电源管理芯片，适用于锂离子电池和锂聚合物电池的充电管理和电源路径管理系统。XPM6320 集成电流模同步充电模块与升压模块，high-side/low-side 开关采用 20mΩ 导通电阻 NMOS，从而实现非常高的转换效率。该芯片还集成了 bootstrap diode 为 high-side 开关的驱动电路供电。同步整流控制环路包含有输入电压、输入电流，输出电压、输出恒流、温度平衡等五个环路，从而为 XPM6320 提供卓越的电源性能。
XPM6320 可用外部电阻配置电池充电电流，最高可达 5A。其中，4A 充电效率高至 93%；5A 充电效率高至 91%。Boost 模块输出功率最高可达 20W，5V/3A 效率可达 93%，9V/2A 效率可达 92%，12V/1.5A 效率可达 91%。Boost 模块具有输出电流恒流的功能，并可以通过外部电阻设置恒流值。
XPM6320 内部集成了 Quick Charge 快充响应与快充请求协议，能够请求 9V 电压快速充电，从而节省电池的充电时间；也能够响应外接设备的快充请求，为外接设备传输更高的功率。XPM6320 内部还集成了外接设备自动识别协议，能够自动识别苹果，三星及其他安卓设备，为各种外接设备提供最优化的充电方案。
XPM6320 可以通过外部电阻设置来补偿电池内阻，很好地解决了电池电量显示不准的问题。也可以通过外部电阻来设置电池电量显示阈值，满足各种电池应用需求。支持 4 颗 LED 显示电量，支持 LED 照明灯以及快速放电状态指示灯。
XPM6320 支持双路 USB - A 端口或 USB - A + C 端口组合的应用。通过 PIN 脚可选择两种应用，非常简单方便。支持 USB Type - C 规范 1.2，集成完整协议，芯片配置为 Try.SRC 强供电 DRP 双角色，支持 USB Type - C 端口 5V/3A 充电和放电。
XPM6320 可通过 PIN 脚选择 4.2V/4.35V 电池充饱电压。
XPM6320 能够在多种工作状态之间自动切换。当芯片处于待机模式时，功耗低至 80μA；当芯片侦测到有效的输入电源时，切换到充电模式，输入电源拨出后切换到待机模式；当芯片侦测到外部设备时，切换到升压放电模式，外部设备拨出或充满电后切换到待机模式。
XPM6320 集成各种保护功能：欠压、过压、过流、过温等保护，能耐高至 18V 的电压，具有良好的 ESD 防护性能，系统稳定可靠。
XPM6320 仅需极少的外围元器件，为各种便携式设备提供高性能高集成度的解决方案。
商品特性
- 高至 5A 开关模式降压充电，4A 效率高至 93%；5A 效率高至 91%
- 自适应 5/9V 输入，支持 FreeChargeTM 快速充电
- 高至 20W 同步 Boost 升压放电，5V/3A 效率高至 93%；9V/2A 效率高至 92%
- 兼容 QC3.0 快充协议，支持 5/9/12V 输出电压
- 符合 USB Type - C 规范 1.2，配置为 Try.SRC 强供电 DRP 双角色，支持 Type - C 端口 5V/3A 充放电
- 自适应匹配 USB 端口和充电器，全程电压范围自适应获取最大功率输入，自动检测 USB SDP、CDP、DCP 以及非标准适配器
- 待机/充电/升压三种模式自动切换，自动侦测充电设备插入拔出，自动侦测受电设备插入拔出
- 自动识别受电设备，并配置 D + /D - 连接，支持苹果及三星设备，支持 BC1.2 协议 DCP 短接 D + 和 D -
- Boost 模式输出恒压恒流
- 支持按键开关机
- 待机模式功耗低至 80μA
- 4 颗 LED 电量显示和 LED 照明灯
- 快速放电状态指示灯
- 500K 开关频率，1.5μH 电感
- 高精度，充电电池饱和电压精度 ±0.5%，充电电流精度 ±2%，升压输出电压精度 ±2%，升压恒流电流精度 ±5%
- 电阻可配置充电限流值
- 电阻可配置放电限流值
- 电阻可配置电量显示阈值
- 电阻可配置电池内阻补偿，精确电量显示
- PIN 脚可配置电池类型
- PIN 脚可配置 USB 端口类型
- 支持 I2C 调压，可外扩各种快速充电协议
- 功率路径 （Power Path Management）
- 4 路 NMOSFET：20mΩ high - side/low - side NMOSFET，2 路 25mΩ switch NMOSFET
- 内部环路补偿
- 输入耐压高至 18V
- 温度自平衡
- 过压、过流、过温保护
- ESD 4KV
- 6.00 mm x 6.00 mm QFN - 36 Package
应用领域
- 高品质移动电源
- 手机、平板等便携式设备
- 行车记录
