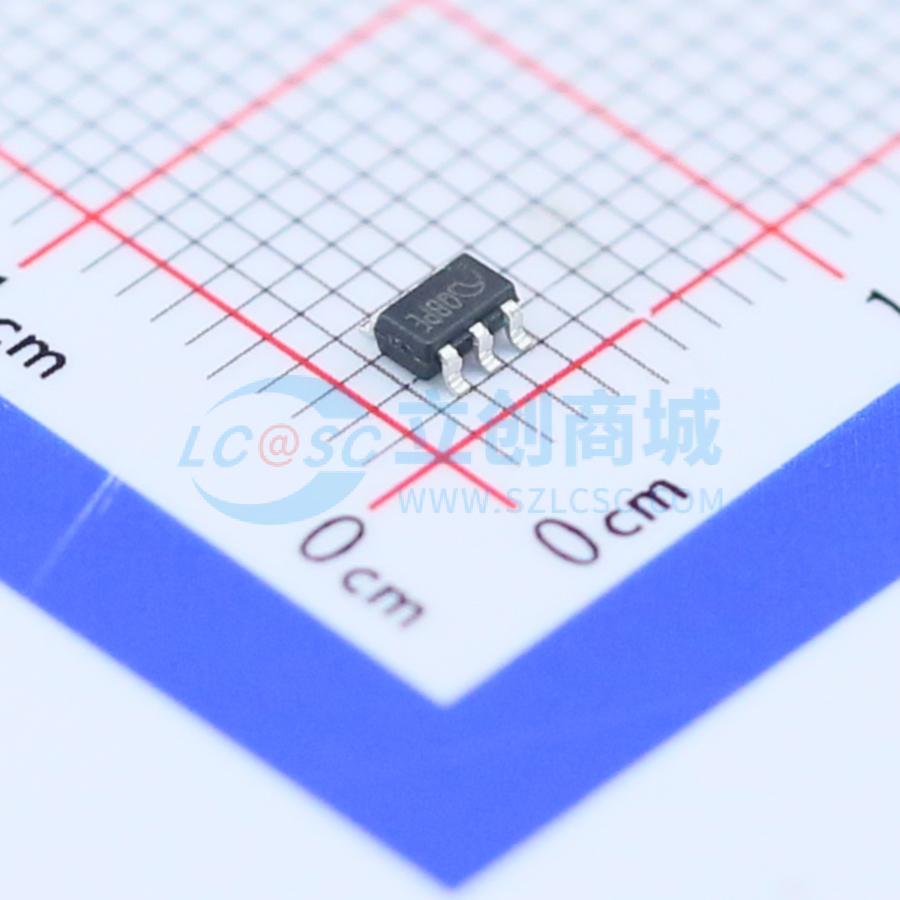

ME8204BM6G

具备频率混洗功能的电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME8204是一款高度集成的电流模式PWM控制IC，针对40W~60W范围内的高性能、低待机功耗（<100mW）且具成本效益的离线反激式转换器应用进行了优化。ME8204提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、CS短路保护、过载保护（OLP），以及VDD欠压锁定（UVLO）；还具备锁存特性，包括过温保护（OTP）、过压（固定或可调）保护（OVP）。通过频率混洗技术，结合图腾柱栅极驱动输出端的软开关控制，可实现出色的EMI性能
品牌名称: MICRONE(南京微盟)
商品型号: ME8204BM6G
商品编号: C107691
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

	属性	参数值
	最大占空比	80%
	特性	欠压保护(UVP)；过温保护(OTP)；过压保护(OVP)
	工作温度	-20℃~+85℃

商品概述

ME8204是一款高度集成的电流模式PWM控制IC，针对40W~60W范围内的高性能、低待机功耗（<100mW）且具成本效益的离线反激式转换器应用进行了优化。ME8204提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、CS短路保护、过载保护（OLP）、VDD欠压锁定（UVLO），以及锁存特性，包括过温保护（OTP）、过压（固定或可调）保护（OVP）。通过频率抖动技术以及图腾柱栅极驱动输出端的软开关控制，实现了出色的EMI性能。在设计中，将20KHz以下的音调能量降至最低，并消除了运行期间的音频噪声。

商品特性

上电软启动，降低MOSFET的VDS应力
采用频率抖动技术改善EMI
无音频噪声运行
扩展突发模式控制，提高效率并实现最低待机功耗设计
内部同步斜率补偿
固定65KHz开关频率（8204、8204B）
固定100KHz开关频率（8204C）
具备自动自恢复功能的全面保护
- 带迟滞的VDD欠压锁定（UVLO）
- 过温保护（OTP），具备锁存关断（8204）或自动恢复（8204B、8204C）功能
- 逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出功率限制
- 具备自动恢复功能的过载保护（OLP）
- VDD过压保护（OVP），具备锁存关断（8204）或自动恢复（8204B、8204C）功能
- 可通过外部齐纳二极管调节OVP
- 具备自动恢复功能的CS浮空保护
- 具备自动恢复功能的CS短路保护

应用领域

AC/DC适配器
PDA电源
数码相机和摄像机适配器
VCR、SVR、机顶盒、DVD和DVCD播放器开关电源
机顶盒电源
电脑和服务器辅助电源
开放式开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交27单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~30V
	开关频率	60kHz~70kHz
