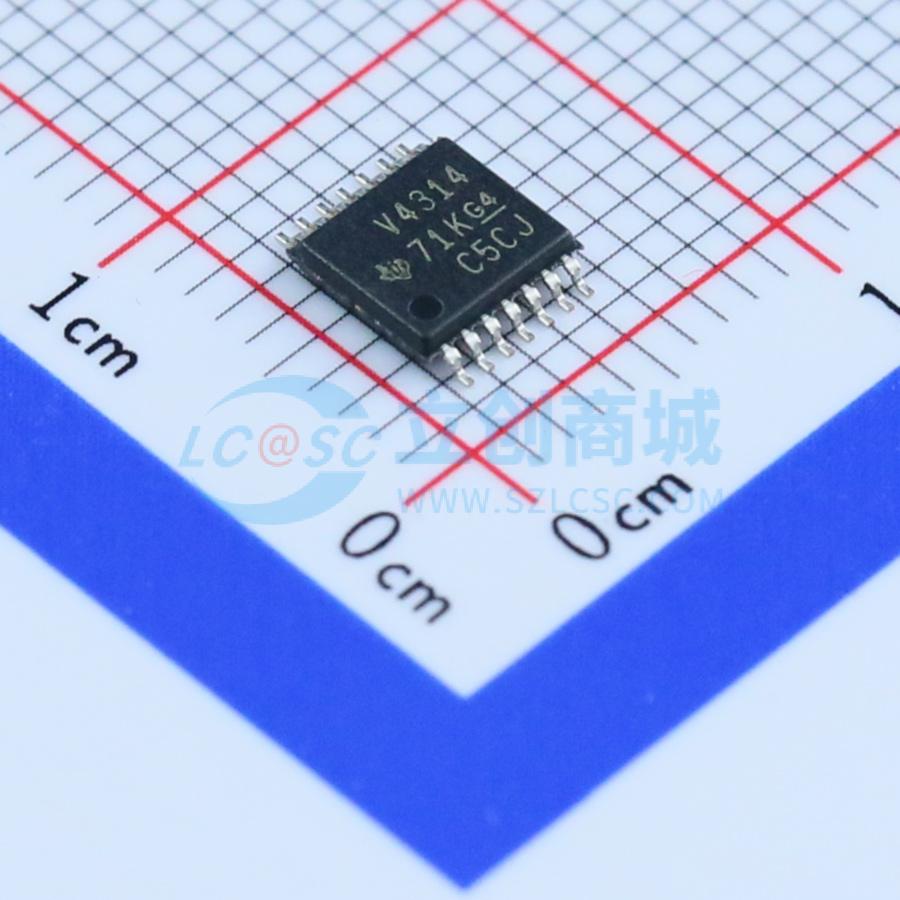

TLV4314IPWR
3MHz、低功耗、内部EMI滤波器、RRIO运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV4314 四路 5.5V、3MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV4314IPWR
- 商品编号
- C106874
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | 900mV~2.75V；-2.75V~-900mV |
商品概述
TLV314 系列单通道、双通道和四通道运算放大器代表了新一代的低功耗、通用运算放大器。该系列器件具有轨到轨输入和输出摆幅(RRIO)、低静态电流（5V 时的典型值为 150μA 通道）以及 3MHz 的高带宽等特性，非常适用于需要在成本与性能之间实现平衡的应用。此外，TLV314 系列架构可实现低至 1pA 的输入偏置电流，因此适用于源阻抗高达兆欧级的应用。 TLV314 器件采用稳健耐用的设计，方便电路设计人员使用：单位增益稳定，具有 RRIO 和集成的 RF/EMI 抑制滤波器，容性负载最高达 300 pF，在过驱情况下不出现反相，并且带有高静电放电(ESD) 保护（4kVHBM）。 此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V(±2.75V) 的低电压状态下工作并可在 -40°C 至 +125°C 的扩展工业温度范围内额定运行。
商品特性
- 低偏移电压：0.75mV（典型值）
- 低输入偏置电流：1pA（典型值）
- 宽电源电压范围：1.8V 至 5.5V
- 轨到轨输入和输出
- 增益带宽：3MHz
- 低 IQ：250μA 通道（最大值）
- 低噪声：1kHz 时为 16nV/√Hz
- 内部射频(RF) / 电磁干扰(EMI) 滤波器
- 扩展温度范围：-40°C 至 +125°C
应用领域
- 白色家电
- 手持测试设备
- 便携式血糖仪
- 远程感测
- 有源滤波器
- 工业自动化电池供电型电子产品
