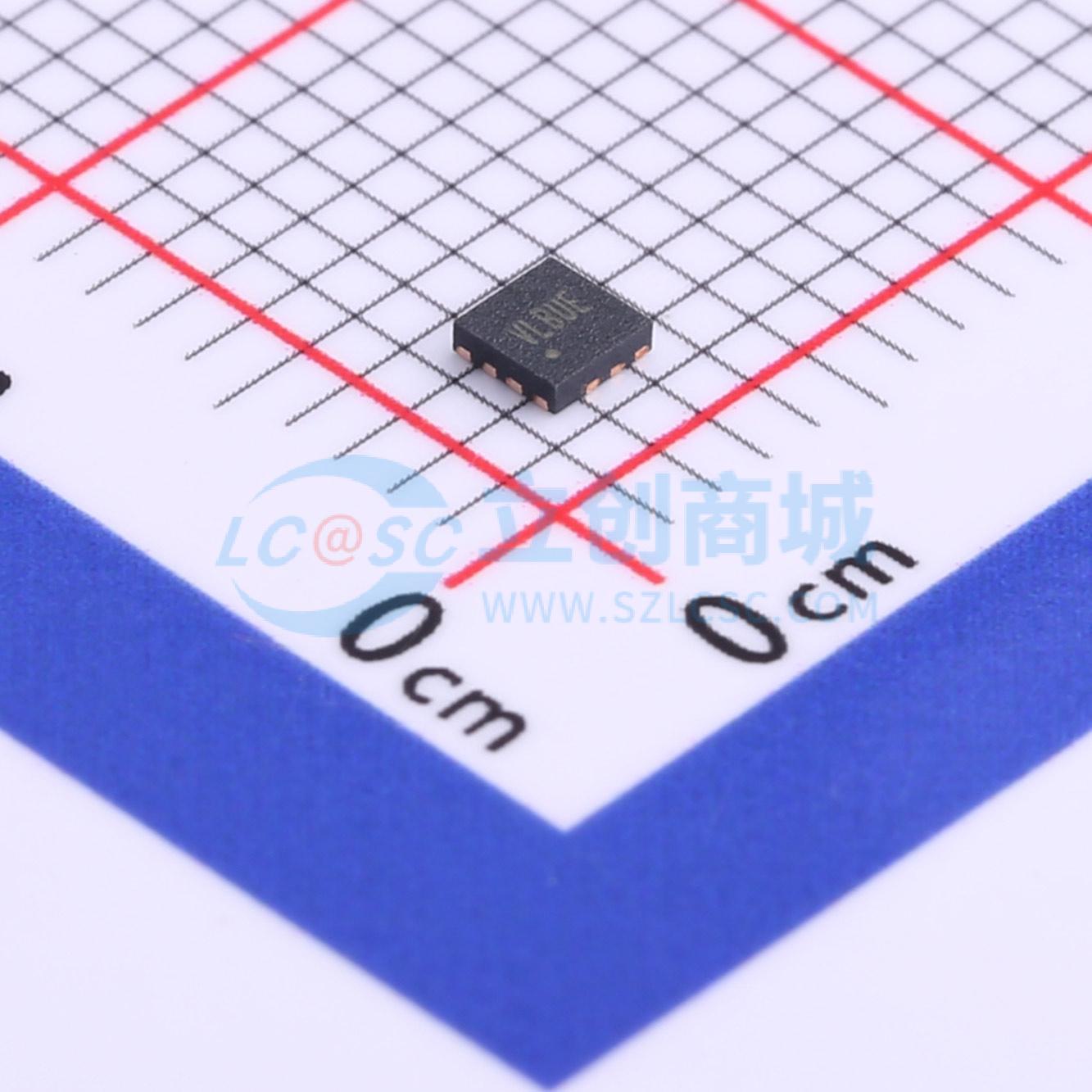

温馨提醒：图片仅供参考，商品以实物为准
SY7065AQMC
高效率1.8V至5.5V同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY7065AQMC是一款高效率的同步升压转换器,输入电压范围为1.8V至5.25V,输出电压可调范围为2.5V至5.5V,峰值输出电流为5A。该器件采用NMOS作为主开关和PMOS作为同步开关,具有负载断开功能。适用于单节锂离子电池和双节电池供电的便携设备。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7065AQMC
- 商品编号
- C106908
- 商品封装
- QFN-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5.25V | |
| 输出电压 | 2.5V~5.5V | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 27uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY7065/SY7065A是一款高效率的同步升压稳压器，可将输入电压低至1.8V转换为高达5.5V的输出电压。它采用NMOS作为主开关，PMOS作为同步开关。在关断模式下，它可以断开输出与输入之间的连接。
特性：
- 最低输入电压1.8V
- 可调输出电压范围2.5V至5.5V
- 5A峰值电流限制
- 输入欠压锁定
- 关断时负载断开
- 输出过压保护
- 输入电池电压监测
- 关断时自动输出放电：
- SY7065：具有自动输出放电功能
- SY7065A：无输出放电功能
- 在5.0V输出时低RDS(ON)（主开关/同步开关）: 20/40 mΩ
- 紧凑型封装：QFN2x2-10
应用：
- 所有单节锂离子或双节电池供电产品，如MP-3播放器、PDA及其他便携式设备
应用领域
- 所有单节锂电或双节电池供电的产品作为MP3播放器、PDA以及其他便携设备。
