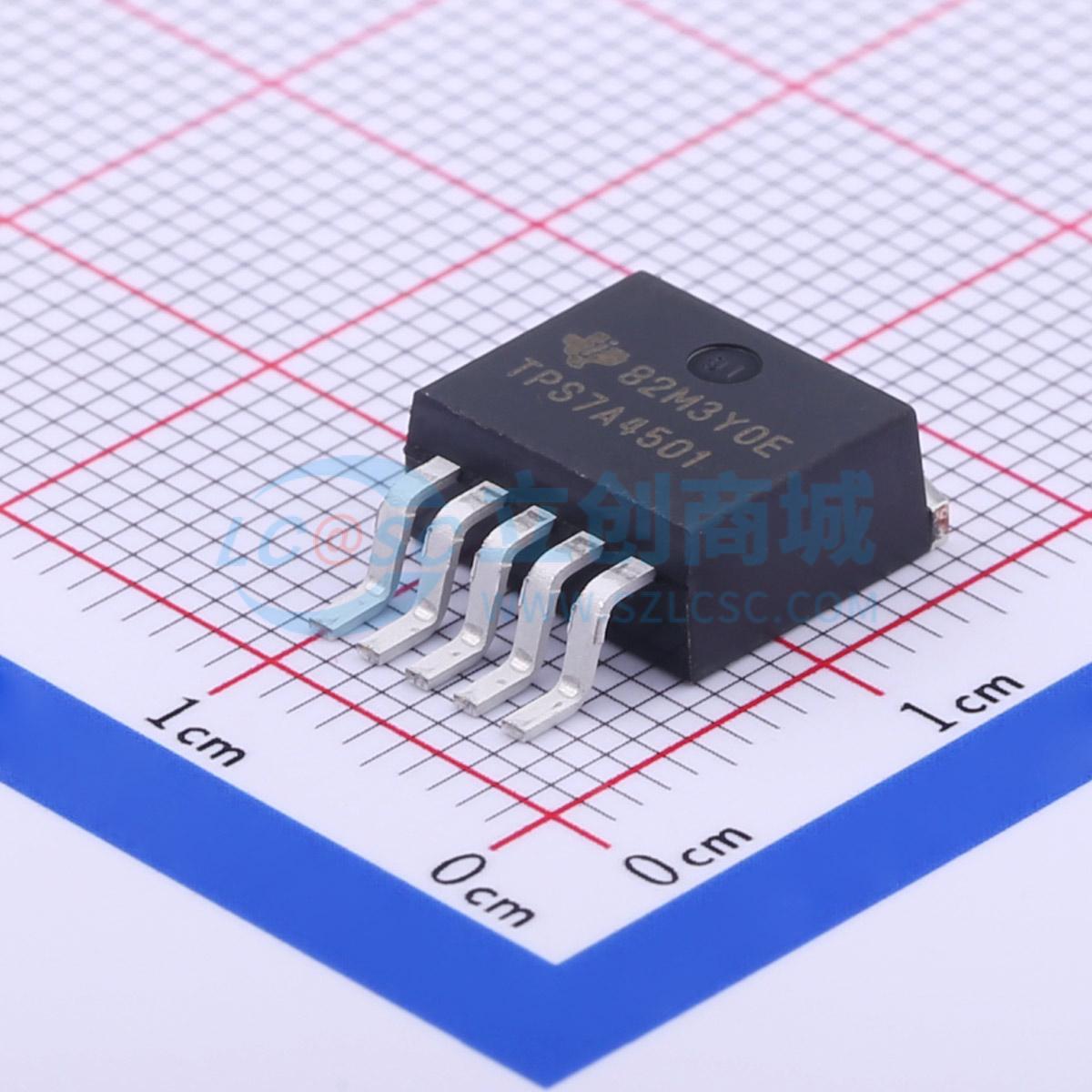

温馨提醒：图片仅供参考，商品以实物为准

TPS7A4501KTTR

具有反向电流保护和使能功能的 1.5A、20V 超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A45 低噪声快速瞬态响应 1.5A 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A4501KTTR
商品编号: C106968
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.41克(g)

商品参数

商品概述

TPS7A45xx 器件是为快速瞬态响应而优化的低压差 (LDO) 稳压器。该器件可提供 1.5 A 的输出电流，压差电压为 300 mV。工作静态电流为 1 mA，关断时降至小于 1 μA。静态电流得到良好控制；与许多其他稳压器不同，它在压差状态下不会升高。除了快速瞬态响应外，TPS7A45xx 稳压器还具有极低的输出噪声，这使其非常适合用于敏感的射频电源应用。输出电压范围为 1.21 至 20 V。TPS7A45xx 稳压器在输出电容低至 10 μF 时仍能保持稳定。可以使用小型陶瓷电容器，而无需像其他稳压器那样额外添加等效串联电阻 (ESR)。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件提供 1.5 V、1.8 V、2.5 V、3.3 V 的固定输出电压，以及一款参考电压为 1.21 V 的可调型器件。

商品特性

针对快速瞬态响应进行优化
输出电流：1.5 A
高输出电压精度：25°C 时为 1%
压差电压：300 mV
低噪声：35 μV RMS（10 Hz 至 100 kHz）
高纹波抑制比：1 kHz 时为 68 dB
静态电流 1 mA
无需保护二极管
压差状态下静态电流可控
固定输出电压：1.5 V、1.8 V、2.5 V、3.3 V
输出电压可在 1.21 V 至 20 V 之间调节（仅 TPS7A4501）
关断时静态电流小于 1 μA
使用 10 μF 陶瓷输出电容时保持稳定
反接电池保护
反向电流保护

应用领域

工业无线基础设施
射频系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.21V~20V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	68dB
	压差	350mV@(1.5A)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	35uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
