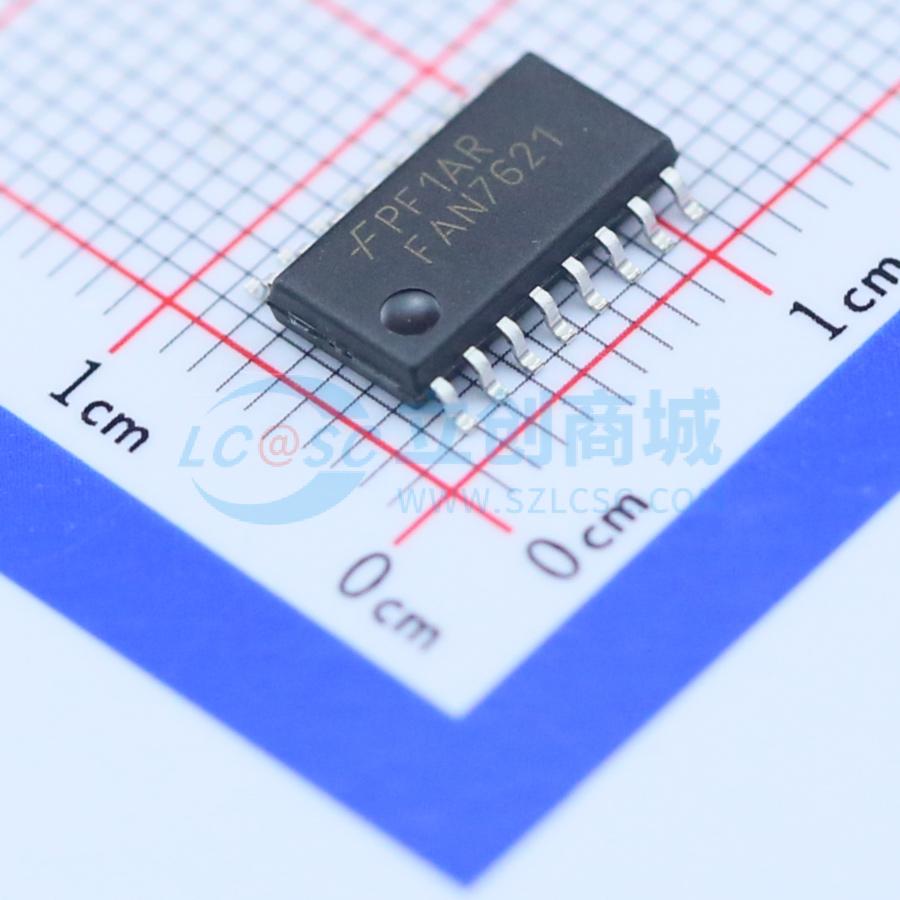

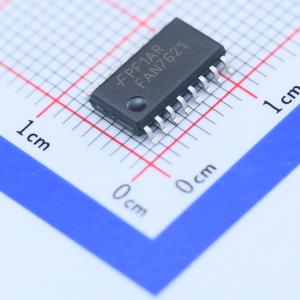

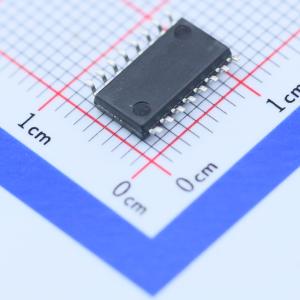

温馨提醒：图片仅供参考，商品以实物为准
FAN7621SJX
FAN7621SJX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN7621 是一款脉频调制控制器，用于高能效半桥谐振转换器。FAN7621 提供了构建可靠坚固的谐振转换器所需的一切功能，简化了设计，提高了生产力和性能。FAN7621 包括了高压侧门极驱动电路、准确的电流控制振荡器、频率限制电路、软启动和内置保护功能。该高压侧门极驱动电路具有共模干扰抑制功能，保证了稳定运行和卓越的抗干扰度。使用零电压开关 (ZVS) 技术大幅降低了开关损耗，大幅提高了能效。ZVS 还会明显降低开关噪声，因此可使用小尺寸电磁干扰 (EMI) 滤波器。The FAN7621 可应用于多种谐振转换器拓扑结构，如串联谐振、并联谐振和 LLC 谐振转换器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7621SJX
- 商品编号
- C106895
- 商品封装
- SOP-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
参数完善中
商品概述
FAN7621是一款用于高效半桥谐振转换器的脉冲频率调制控制器。FAN7621具备构建可靠且坚固的谐振转换器所需的一切功能，在提升性能的同时，简化了设计并提高了生产效率。FAN7621集成了高端栅极驱动电路、精确的电流控制振荡器、频率限制电路、软启动和内置保护功能。高端栅极驱动电路具有共模噪声消除能力，可确保稳定运行并具备出色的抗噪性。采用零电压开关（ZVS）技术可显著降低开关损耗，大幅提高效率。ZVS还能明显降低开关噪声，从而允许使用小型电磁干扰（EMI）滤波器。 FAN7621可应用于各种谐振转换器拓扑，如串联谐振、并联谐振和LLC谐振转换器。
商品特性
- 适用于半桥谐振转换器拓扑，占空比为50%的可变频率控制
- 通过零电压开关（ZVS）实现高效率
- 固定死区时间（350ns）
- 最高300kHz的工作频率
- 轻载条件下可进行频率限制的脉冲跳跃（可编程）
- 使用CON引脚进行远程开/关控制
- 保护功能：过压保护（OVP）、过载保护（OLP）、过流保护（OCP）、异常过流保护（AOCP）、内部热关断（TSD）
应用领域
- PDP和LCD电视
- 台式电脑和服务器
- 适配器
- 电信电源
- 视频游戏机
