TLV2170IDGKT

描述: TLV2170 适用于成本敏感型应用的双路、36V、1.2MHz、低功耗运算放大器
品牌名称: TI(德州仪器)
商品型号: TLV2170IDGKT
商品编号: C108320

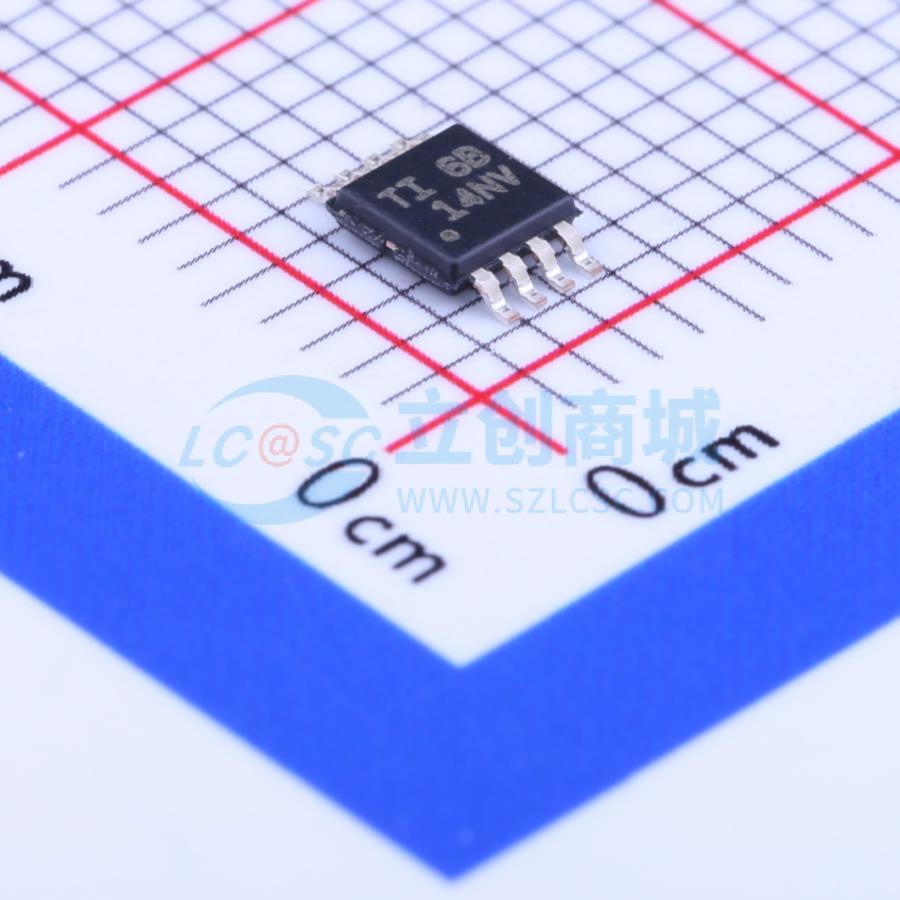

商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.2MHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	400V/ms
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	10pA

	属性	参数值
	输入电压噪声密度(eN)	22nV/√Hz@1kHz
	共模抑制比(CMRR)	110dB
	静态电流(Iq)	250uA
	输出电流	17mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~36V
	双电源电压(Vee~Vcc)	-18V~-1.35V；1.35V~18V
	功能特性	EMI滤波/RF抑制；内置补偿；ESD保护

商品概述

TLVx170系列是抗电磁干扰型36V单电源低噪声运算放大器，包含单通道TLV170、双通道TLV2170和四通道TLV4170，1kHz下的THD+N为0.0002，可在2.7V±1.35V至36V±18V的电源电压范围内额定运行，超过电源轨的输入信号摆幅不会导致反相，具备良好的失调电压、温漂、带宽以及低静态电流特性，高电源抑制比结合其他特性使其成为毫伏级信号放大的合适选择，为单位增益稳定的精密运算放大器，支持200pF容性负载，带宽为1.2MHz，转换率为0.4V/μs，输入可在负电源轨以下100mV以及正电源轨2V之内正常运行，额定运行温度范围为-40℃至+125℃，可采用最小封装。

商品特性

电源电压范围为2.7V至36V，±1.35V至±18V
低噪声，参数为22nV/√Hz
内置电磁干扰EMI滤波器
输入范围包含负电源
单位增益稳定，支持200pF容性负载
轨至轨输出
增益带宽为1.2MHz
低静态电流，每个放大器为125μA
高共模抑制，参数为110dB
低偏置电流，典型值为10pA
具备高电源抑制比

应用领域

点钞机
AC-DC转换器
电源模块内的跟踪放大器
服务器电源
逆变器
测试设备
电池供电的仪器
变频器放大器
线路驱动器或线路接收器
毫伏级信号放大
电流-电压转换器
