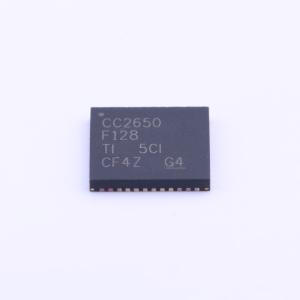

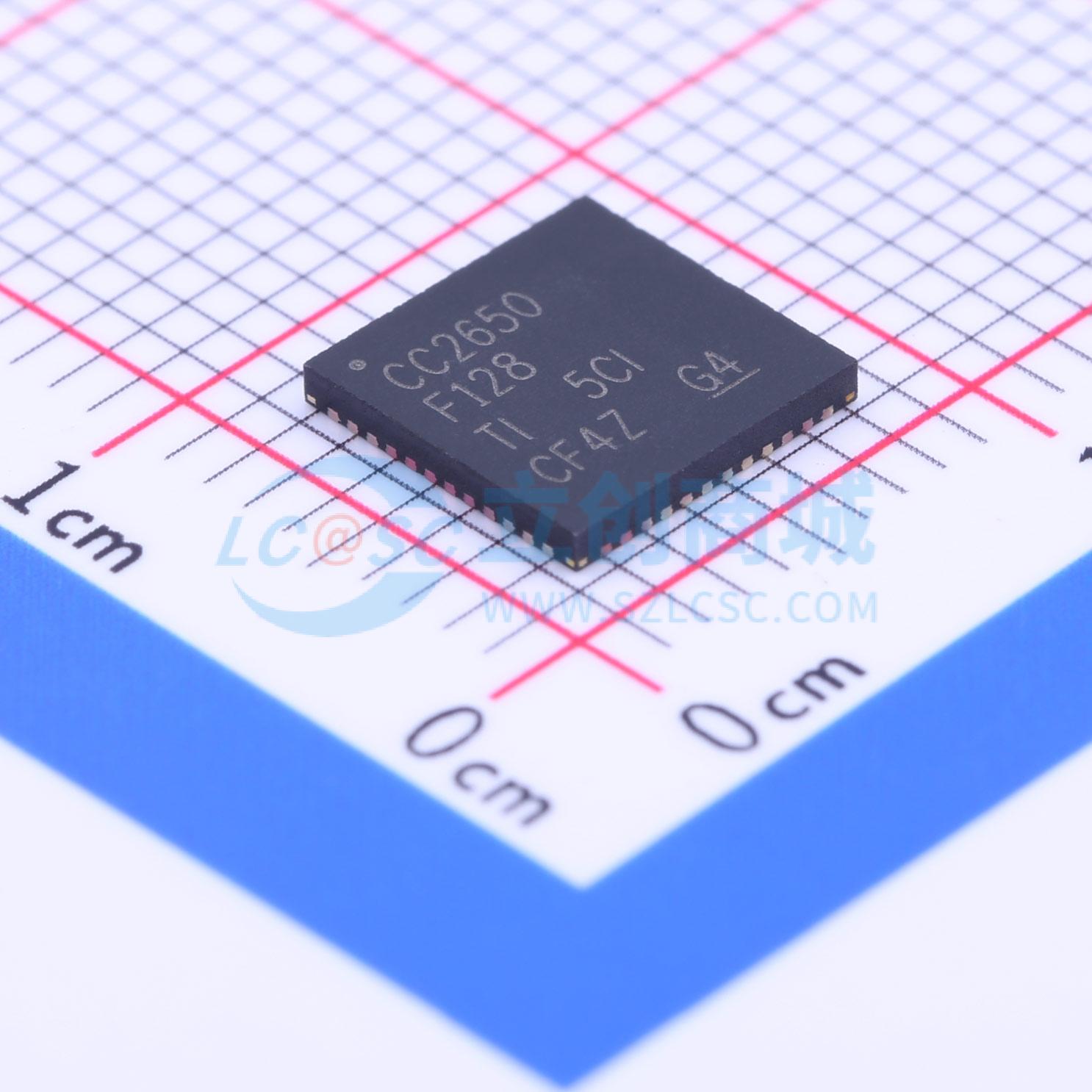

CC2650F128RGZT

SimpleLink多标准无线微控制器

描述: CC2650 具有 128kB 闪存的 SimpleLink™ Arm Cortex-M3 多协议 2.4GHz 无线 MCU
品牌名称: TI(德州仪器)
商品型号: CC2650F128RGZT
商品编号: C108345
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

CC2650器件是一款无线微控制器（MCU），适用于蓝牙、ZigBee、6LoWPAN以及ZigBee RF4CE远程控制应用。该器件属于CC26xx系列，是一款经济高效、超低功耗的2.4 GHz射频器件。极低的射频和MCU工作电流以及低功耗模式下的电流消耗，可实现出色的电池续航能力，支持使用小型纽扣电池供电，并适用于能量收集应用。 CC2650器件包含一个主频为48 MHz的32位ARM Cortex - M3处理器作为主处理器，以及丰富的外设功能，其中包括独特的超低功耗传感器控制器。该传感器控制器非常适合连接外部传感器，并能在系统其余部分处于睡眠模式时自主收集模拟和数字数据。因此，CC2650器件非常适合工业、消费电子和医疗等各类产品应用。蓝牙低功耗控制器和IEEE 802.15.4 MAC嵌入在ROM中，并部分运行在独立的ARM Cortex - M0处理器上。这种架构可提高系统整体性能，降低功耗，并为应用程序释放闪存空间。

商品特性

微控制器
- 强大的ARM Cortex - M3处理器 – EEMBC CoreMark评分：142
- 最高48 MHz时钟速度
- 128 KB系统内可编程闪存
- 8 KB用于缓存的SRAM
- 20 KB超低漏电SRAM
- 2引脚cJTAG和JTAG调试接口
- 支持空中下载（OTA）升级
超低功耗传感器控制器
- 可独立于系统其余部分运行
- 16位架构
- 2 KB用于代码和数据的超低漏电SRAM
高效的代码尺寸架构，将驱动程序、蓝牙低功耗控制器、IEEE 802.15.4 MAC和引导加载程序置于ROM中
符合RoHS标准的封装
- 4 mm×4 mm RSM VQFN32（10个通用输入输出引脚）
- 5 mm×5 mm RHB VQFN32（15个通用输入输出引脚）
- 7 mm×7 mm RGZ VQFN48（31个通用输入输出引脚）
外设
- 所有数字外设引脚均可路由至任意通用输入输出引脚
- 四个通用定时器模块（八个16位或四个32位定时器，均支持PWM）
- 12位ADC，200 ksps，8通道模拟多路复用器
- 连续时间比较器
- 超低功耗模拟比较器
- 可编程电流源
- 通用异步收发传输器（UART）
- 2个同步串行接口（SSI）（SPI、MICROWIRE、TI）
- I2C接口
- I2S接口
- 实时时钟（RTC）
- AES - 128安全模块
- 真随机数发生器（TRNG）
- 根据封装选项，有10、15或31个通用输入输出引脚
- 支持八个电容式感应按键
- 集成温度传感器
外部系统
- 片上内部DC - DC转换器
- 极少的外部组件
- 可与SimpleLink CC2590和CC2592范围扩展器无缝集成
- 4 mm×4 mm和5 mm×5 mm QFN封装与SimpleLink CC13xx引脚兼容
低功耗
- 宽电源电压范围
  - 正常工作：1.8至3.8 V
  - 外部调节器模式：1.7至1.95 V
- 接收模式工作电流：5.9 mA
- 发射功率为0 dBm时发射模式工作电流：6.1 mA
- 发射功率为+5 dBm时发射模式工作电流：9.1 mA
- MCU工作模式电流：61 μA/MHz
- MCU工作模式：48.5 CoreMark/mA
- 传感器控制器工作模式电流：8.2 μA/MHz
- 待机电流：1 μA（实时时钟运行且RAM/CPU数据保留）
- 关机电流：100 nA（可通过外部事件唤醒）
射频部分
- 2.4 GHz射频收发器，兼容蓝牙低功耗（BLE）4.2规范以及IEEE 802.15.4物理层和MAC层
- 出色的接收器灵敏度（BLE模式下为–97 dBm，802.15.4模式下为–100 dBm）、选择性和阻塞性能
- 链路预算为102 dB/105 dB（BLE/802.15.4）
- 可编程输出功率最高可达+5 dBm
- 单端或差分射频接口
- 适用于符合全球射频法规的系统
  - ETSI EN 300 328（欧洲）
  - EN 300 440 Class 2（欧洲）
  - FCC CFR47 Part 15（美国）
  - ARIB STD - T66（日本）
工具和开发环境
- 功能齐全且低成本的开发套件
- 多种不同射频配置的参考设计
- 数据包嗅探器PC软件
- 传感器控制器工作室
- SmartRF工作室
- SmartRF Flash Programmer 2
- IAR Embedded Workbench for ARM
- Code Composer Studio

应用领域

消费电子
手机配件
运动健身设备
人机接口设备（HID）应用
家庭和楼宇自动化
- 照明控制
- 报警与安全系统
电子货架标签
近距离标签
医疗设备
遥控器
无线传感器网络

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.4GHz~2.4835GHz
	接口类型	I2C；I2S；JTAG；UART；SPI
	工作电压	1.8V~3.8V
	应用领域	ZigBee；蓝牙
	输出功率	5dBm

	属性	参数值
	数据速率	2Mbps
	发射电流	6.1mA
	灵敏度	-100dBm
	接收电流	5.9mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
