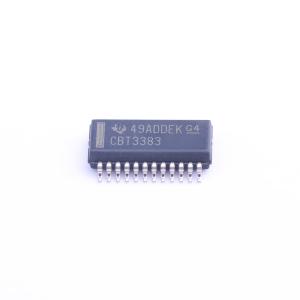

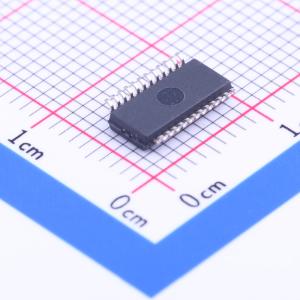

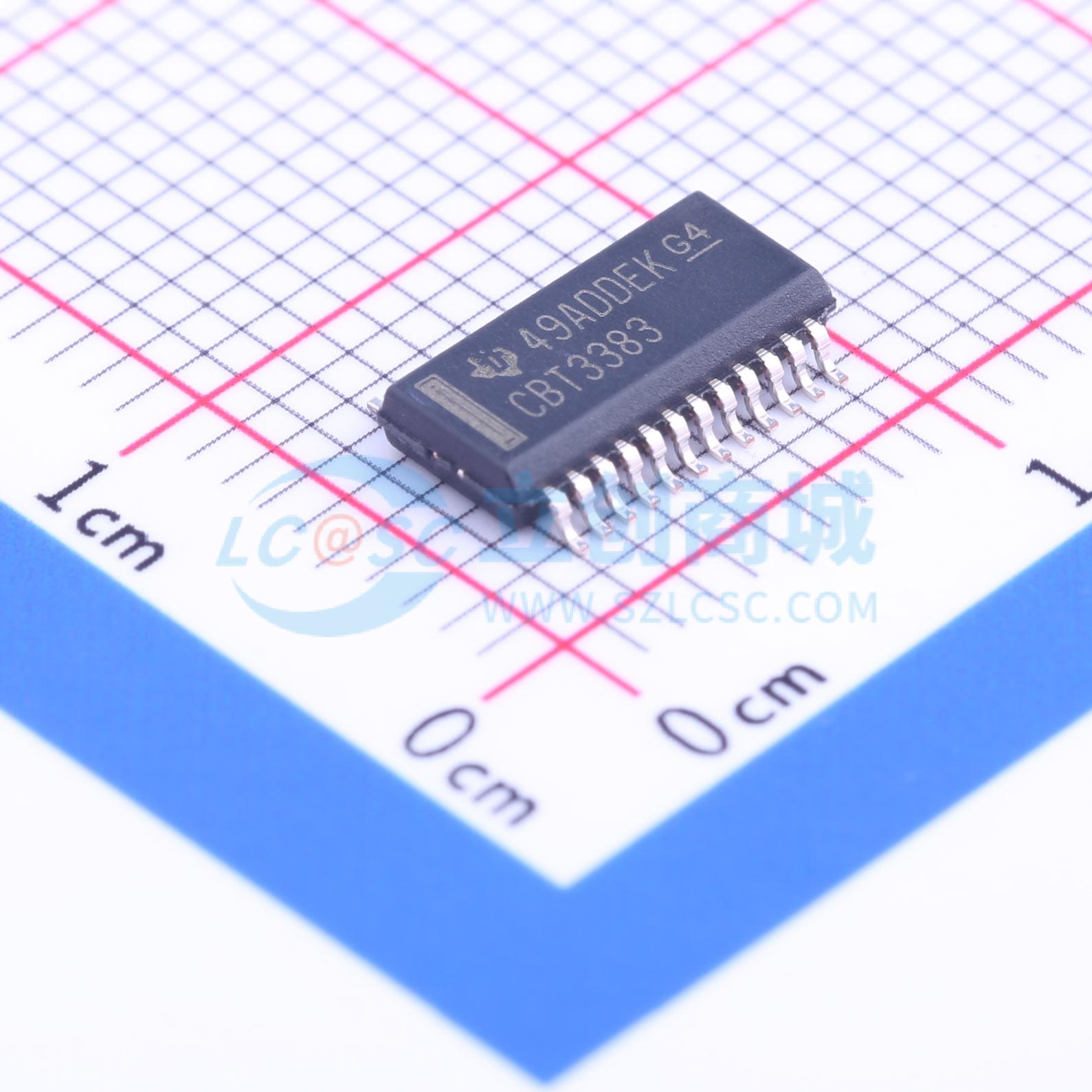

SN74CBT3383DBQR
10位总线交换开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供十个高速TTL兼容的总线交换或交换功能。低导通电阻允许连接时具有最小的传播延迟。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBT3383DBQR
- 商品编号
- C105220
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | - | |
| 工作电压 | 4.5V~5.5V | |
| 导通时间(ton) | 8.6ns | |
| 导通电阻(Ron) | 5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 7.5ns | |
| 工作温度 | 0℃~+70℃ | |
| 带宽 | 200MHz | |
| 传播延迟(tpd) | 9.2ns |
商品概述
SN74CBT3383和SN54CBT3383器件提供十位高速TTL兼容总线开关或交换功能。开关的低导通电阻可实现连接，且传播延迟极小。 这些器件可作为10位总线开关或5位总线交换器，能交换A和B信号对。当BX为高电平时，选择总线交换功能。当BE为低电平时，开关导通。
商品特性
- 高带宽数据路径（高达200 MHz）
- 在工作范围内具有低且平坦的导通电阻（rON）特性（典型rON = 5 Ω）
- 控制输入可由TTL或5 V和3.3 V CMOS输出驱动
- 双向数据流，传播延迟近乎为零
- 低输入和输出电容可最大程度减少负载和信号失真（典型Ci(o(OFF)) = 6 pF）
- VCC工作范围为4.5 V至5 V
- 低功耗（最大ICC = 50 μA）
应用领域
- 企业服务器
- 以太网交换机
- 路由器
- 工业PC服务器
