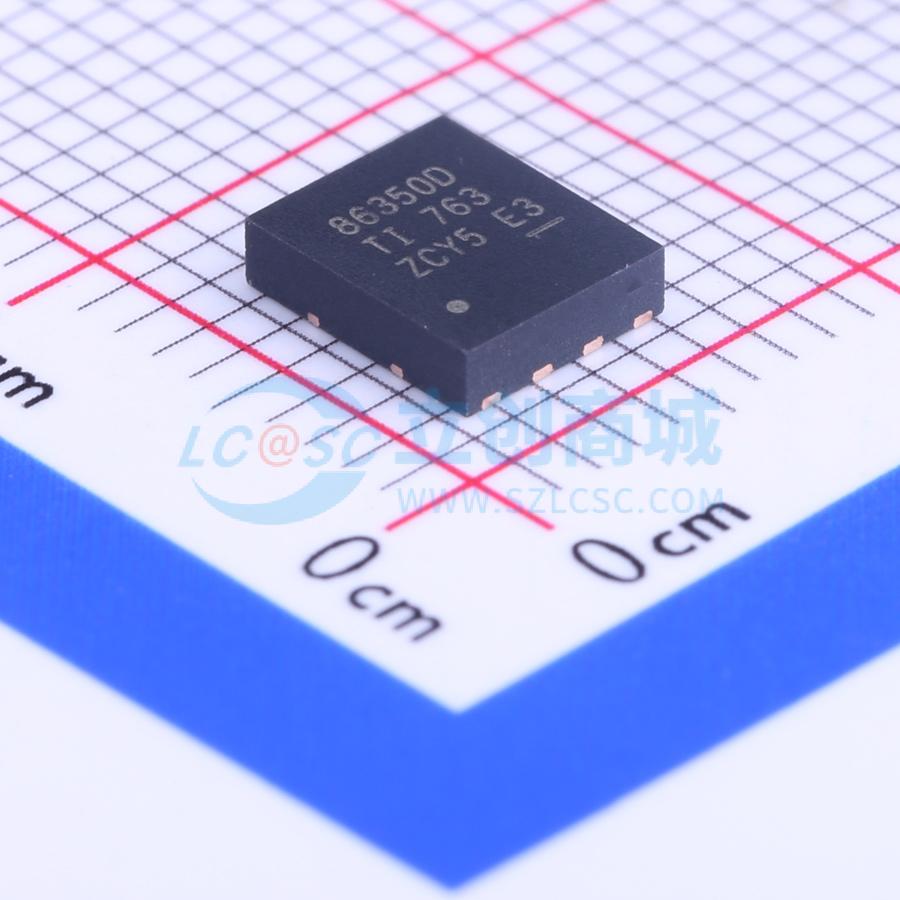

CSD86350Q5D
同步降压NexFET功率模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD86350Q5D 采用 5mm x 6mm SON 封装的 40A、25V、N 沟道同步降压 NexFET™ 功率 MOSFET™电源块
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD86350Q5D
- 商品编号
- C105238
- 商品封装
- SON-8-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出电流 | 40A | |
| 开关频率 | 200kHz~1.5MHz | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 内置 |
商品概述
CSD86350Q5D NexFET™功率模块是为同步降压应用优化设计的产品，在5mm×6mm的小尺寸封装内，具备大电流、高效率和高频工作能力。该产品针对5V栅极驱动应用进行了优化，与外部控制器/驱动器提供的任何5V栅极驱动配合使用时，可灵活实现高功率密度电源解决方案。
商品特性
- 半桥功率模块
- 25A电流下系统效率达90%
- 最高支持40A工作电流
- 高频工作能力（最高1.5MHz）
- 高密度SON 5mm×6mm封装尺寸
- 针对5V栅极驱动优化
- 低开关损耗
- 超低电感封装
- 符合RoHS标准
- 无卤
- 无铅端子电镀
应用领域
- 同步降压转换器 – 高频应用
- 大电流、低占空比应用
- 多相同步降压转换器
- 负载点（POL）DC-DC转换器
- IMVP、VRM和VRD应用
