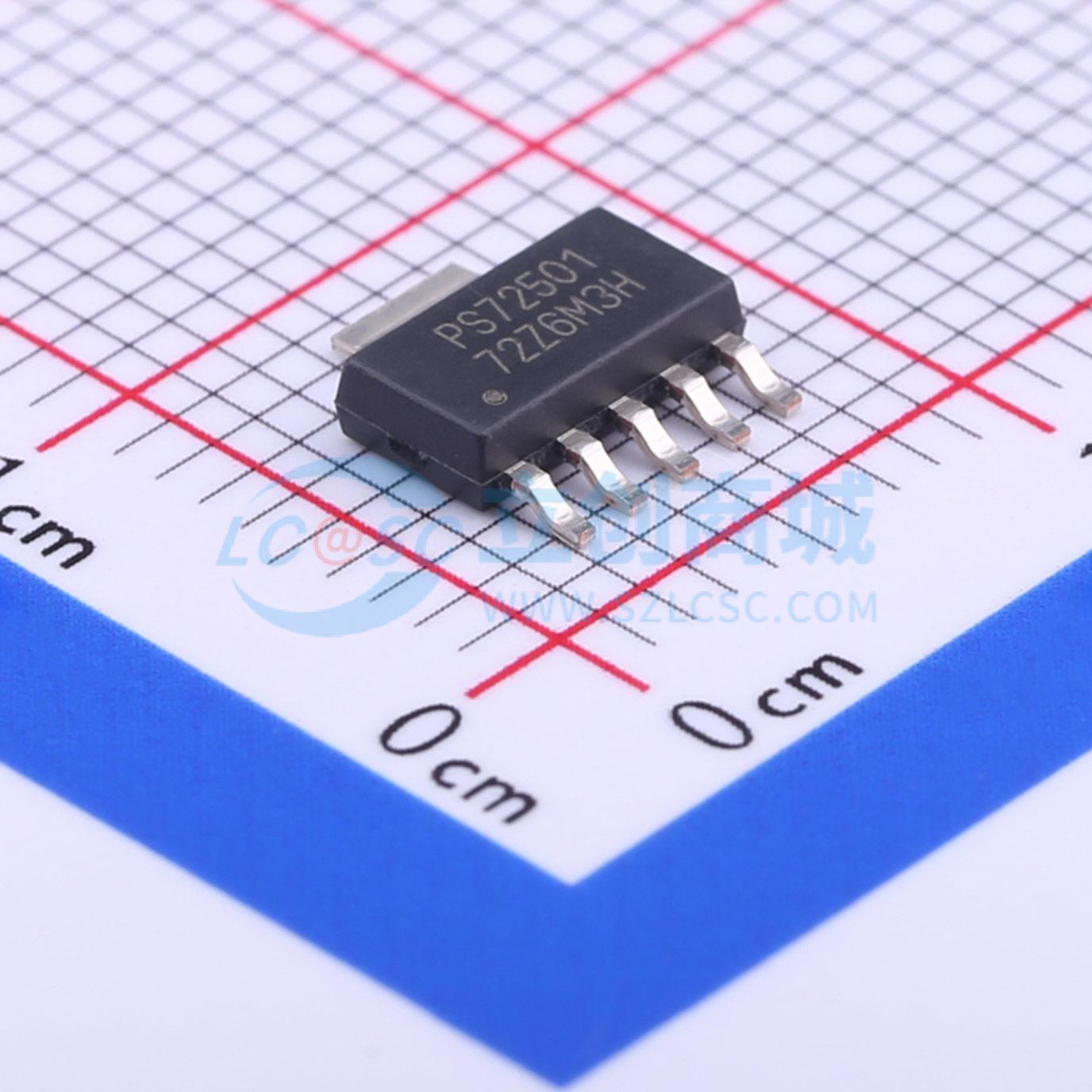

温馨提醒：图片仅供参考，商品以实物为准

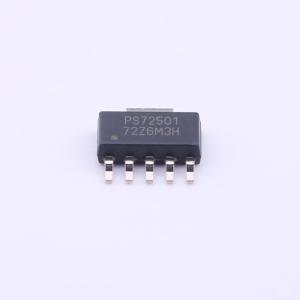

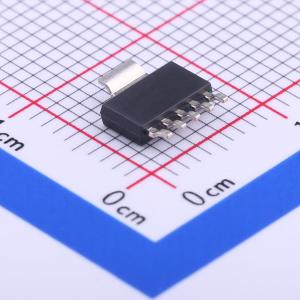

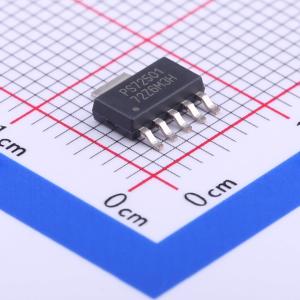

TPS72501DCQR

具有使能和复位功能的 1A、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS725 具有监控器的低输入电压、1A 低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS72501DCQR
商品编号: C105261
商品封装: SOT-223-6
包装方式: 编带
商品毛重: 0.288克(g)

商品参数

商品概述

TPS725xx系列1-A低压差（LDO）线性稳压器提供多种固定电压选项，常用于为最新的DSP、FPGA和微控制器供电。此外，还有1.22 V至5.5 V的可调电压选项。当输出超出稳压范围时，集成的监控电路会提供一个低电平有效的RESET信号。无电容/任意电容特性允许用户根据需要调整输出瞬态性能。因此，与其他能够提供相同输出电流的稳压器相比，该系列稳压器可提供独立的电源解决方案，或作为开关模式电源的后置稳压器。

这些稳压器非常适合高电流应用。该系列在较宽的输入电压范围（1.8 V至6 V）内工作，且压差极低（1 A时为170 mV）。

满载时，接地电流通常为210 μA，空载时降至80 μA以下。待机电流小于1 μA。

每个稳压器选项均提供SOT223 - 5、D（仅适用于TPS72501）或DDPAK封装。在低输入电压和适当散热的封装条件下，与那些需要2.5 V或更高的最小输入电压以及更高静态电流的类似稳压器相比，该稳压器能够消耗更多功率并实现更高的效率。这些特性使其成为便携式电池供电设备的可行电源解决方案。

虽然为保证稳定性不需要输出电容，但使用10 μF的输出电容可改善瞬态响应和输出噪声。

与一些有最小电流要求的稳压器不同，TPS725系列在无输出负载电流时也能保持稳定。该系列的低噪声能力，加上其高电流工作特性和易于散热的特点，使其非常适合电信板、调制解调器组和其他对噪声敏感的应用。

商品特性

1 A输出电流
提供1.5 V、1.6 V、1.8 V、2.5 V固定输出和可调版本（1.2 V至5.5 V）
输入电压低至1.8 V
1 A时低压差170 mV（TPS72525）
使用任何类型/值的输出电容都能保持稳定
集成监控器（SVS），RESET延迟时间为50 ms
满载时接地电流低至210 μA（TPS72525）
待机电流小于1 μA
在电压、负载和温度范围内（-40°C至125°C），输出电压容差为±2%
集成欠压锁定（UVLO）
热保护和过流保护
5引脚SOT223 - 5或DDPAK封装，以及8引脚SOP封装（仅适用于TPS72501）表面贴装封装

应用领域

PCI卡
调制解调器组
电信板
DSP、FPGA和微处理器电源
便携式电池供电应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	9V
	输出电压	1.2V~5.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	150uVrms
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
