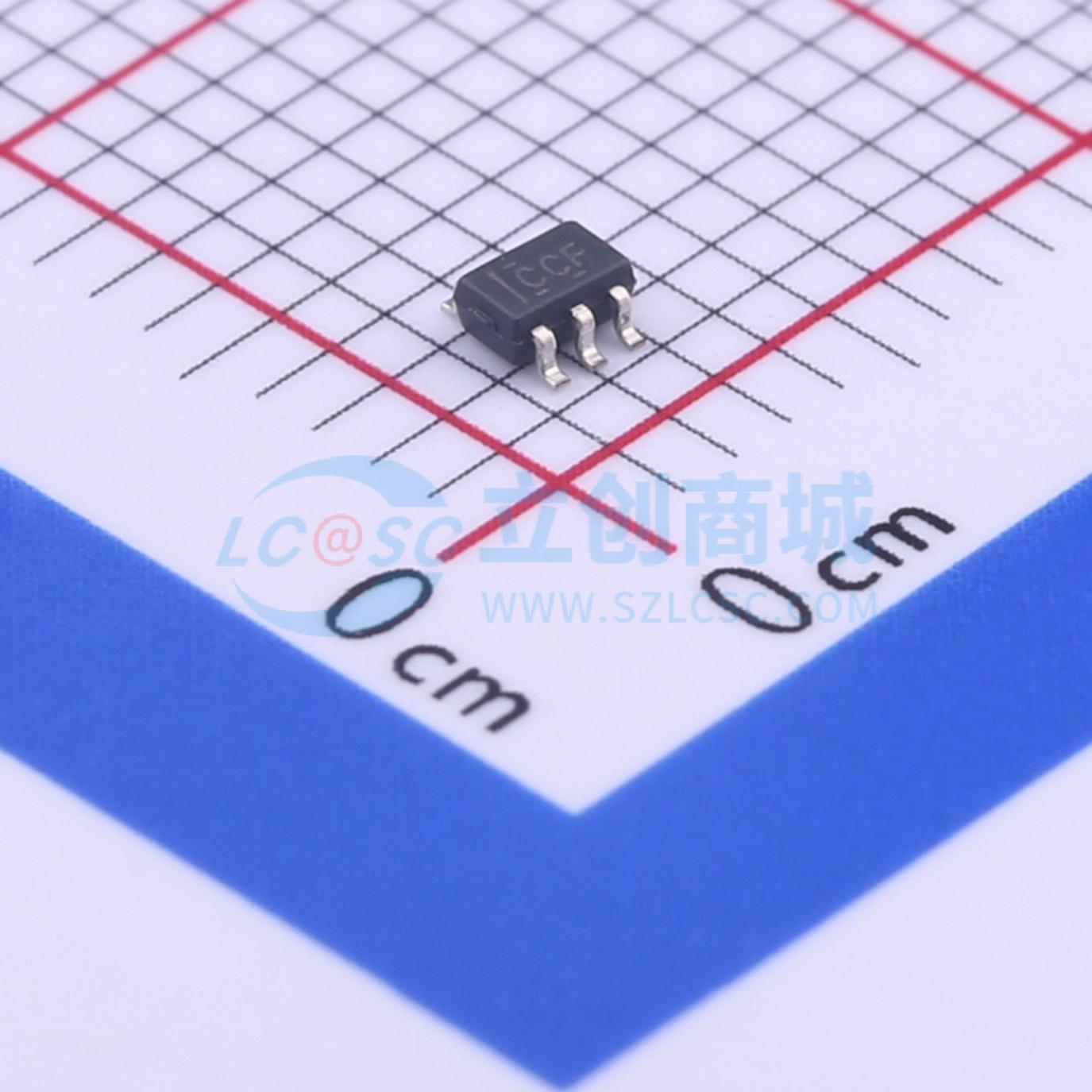

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G04DCKR
双路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G04 2 通道、1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G04DCKR
- 商品编号
- C105251
- 商品封装
- SOT-363-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 3.2ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
SN74LVC2G04是一款双反相门，设计用于1.65V~5.5V电源电压工作，实现布尔函数Y=非A，NanoFree封装技术将管芯作为封装；器件针对部分掉电应用做了完整规格设计，关断电流电路可禁用输出，避免器件掉电时产生有害的回流电流，提供多种封装可选。
商品特性
- 提供NanoFree封装选项
- 支持5V电源电压运行
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传播延迟tpd为4.1ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Vcc=3.3V、TA=25℃条件下，典型输出地弹VOLP＜0.8V
- Vcc=3.3V、TA=25℃条件下，典型输出高电平下冲VOHV＞2V
- 关断电流Ioff支持部分掉电模式运行
- 闩锁性能超过100mA每引脚，符合JESD 78 II类规范
- ESD保护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 提供多种封装规格：6引脚SOT-23、6引脚SOT、6引脚SC70、6引脚DSBGA
应用领域
- 有线和无线IP电话
- 光模块
- 光网络，包括EPON和光纤视频传输
- 点对点微波回传
- 电信直流-直流电源模块（模拟和数字领域）
- 用户交换机PBX
- TETRA基站交换设备
- 电信基带单元
- 电信机房相关设备：配电单元PDU、电源监控单元PMU、无线电池监控、远程电调单元RET、远端射频单元RRU、塔放TMA
- 矢量信号分析仪和信号发生器
- 基于IP的高清视频会议
- WiMAX及无线基础设施设备
- 无线通信测试仪和无线转发器
- xDSL调制解调器和数字用户线接入复用器DSLAM
