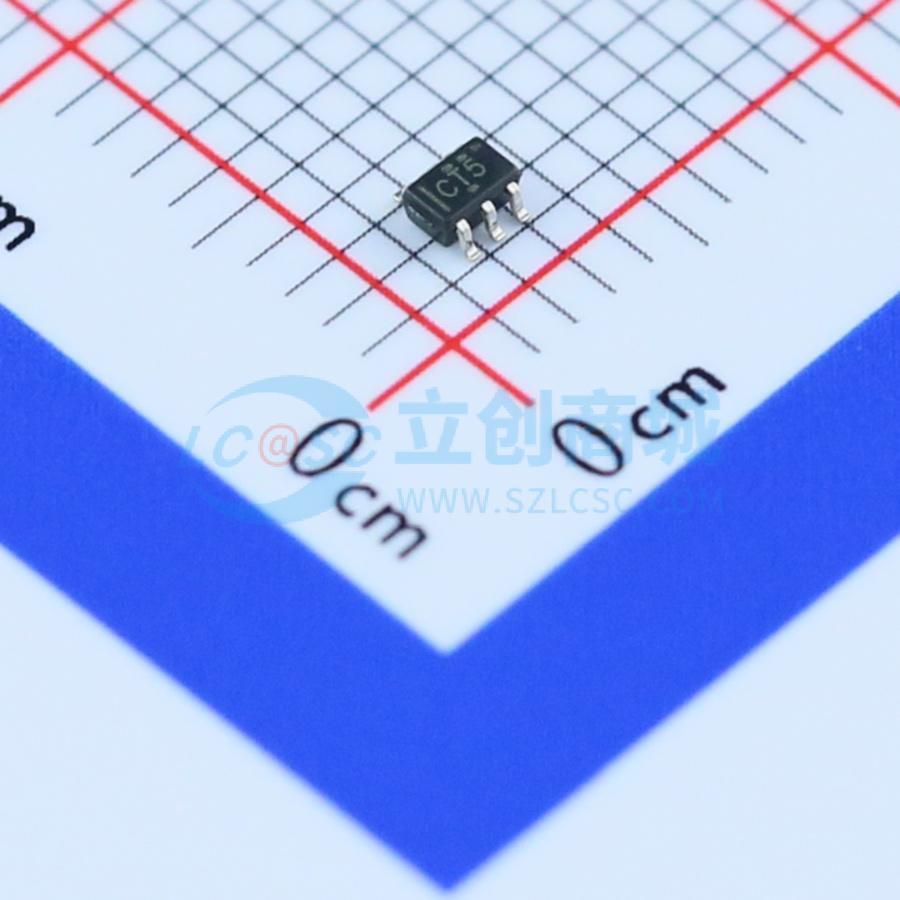

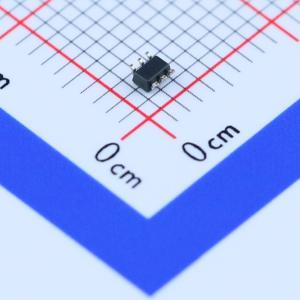

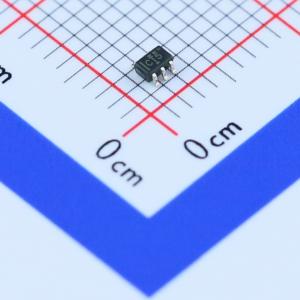

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G06DCKR

双路反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC2G06 具有漏极开路输出的 2 通道、1.65V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G06DCKR
商品编号: C105252
商品封装: SOT-363-6
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

这款双反相缓冲器和驱动器采用德州仪器封装，支持5V操作。在3.3V时的最大传播延迟(tpd)为3.4纳秒，低功耗，最大ICC为10微安，在3.3V时输出驱动为±24毫安。在VCC = 3.3V和TA = 25℃条件下，典型的输出地弹(VOLP)小于0.8V；在相同条件下，典型的输出下冲(VOHV)大于2V。输入端和开漏输出可以接受高达5.5V的电压。该设备支持热插拔、部分断电模式以及反向驱动保护。闩锁性能超过每JESD 78，II类100毫安。它还支持从5V到3.3V以及从3.3V到1.8V的降压转换。ESD保护超过了JESD 22标准，包括2000-V人体模型、200-V机械模型及1000-V充电设备模型。

SN74LVC2G06器件设计用于1.65V至5.5V的操作范围。其输出为开漏型，可与其他开漏输出连接以实现低电平有效、线或逻辑或高电平有效的线与逻辑功能。最大吸收电流为32毫安。该设备完全适用于使用Ioff的部分断电应用。Ioff电路会禁用输出，防止当设备断电时通过设备产生有害的反向电流。NanoFree封装技术是IC封装概念上的一个重大突破，利用芯片本身作为封装。

商品特性

支持封装，支持5V操作
在3.3V时最大tp为3.4 ns
低功耗，最大ICC为10 μA
在3.3V时输出驱动±24 mA
在VCC=3.3V，TA=25℃时，典型VOLP（输出接地反弹）<0.8 V
在VCC=3.3V，TA=25℃时，典型VOHV（输出VOH下冲）>2 V
输入和开漏输出可承受高达5.5V的电压
支持热插拔、部分电源关闭模式和反向驱动保护
锁存性能超过JESD 78 Class II标准，每通道100 mA
支持降压转换（5V到3.3V和3.3V到1.8V）
ESD保护超过JESD 22标准
- 人体模型（A114-A）2000 V
- 机器模型（A115-A）200 V
- 带电设备模型（C101）1000 V

应用领域

AV接收器
Blu-ray播放器和家庭影院
DVD录像机和播放器
台式或笔记本电脑PC
数字收音机或互联网收音机播放器
数字视频摄像机（DVC）
嵌入式PC
GPS：个人导航设备
移动互联网设备
网络投影前端
便携式媒体播放器
专业音频混音器
烟雾探测器
固态硬盘（SSD）：企业级
高清电视（HDTV）

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	通道数	2
	输入数	2
	灌电流(IOL)	32mA

	属性	参数值
	拉电流(IOH)	-
	输入高电平(VIH)	1.7V~2V
	输入低电平(VIL)	700mV~800mV
	低电平范围(VOL)	550mV
	传播延迟(tpd)	2.9ns@5V,50pF
	系列	74LVC系列
	工作温度	-40℃~+125℃
