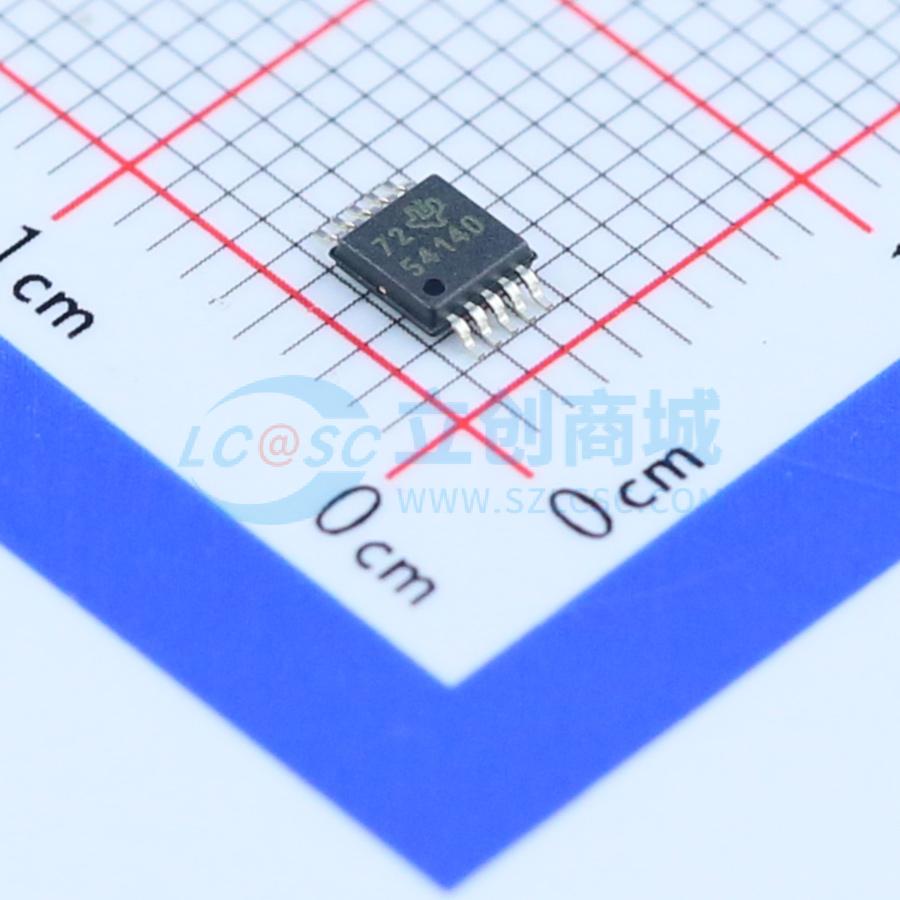

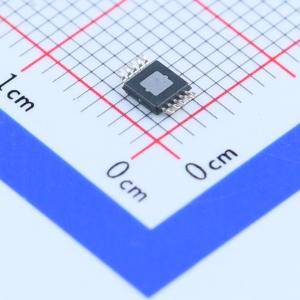

TPS54140DGQR
1.5A、42V降压DC-DC转换器,带节能模式
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54140 是一款 42V、1.5A 的降压调节器,内置高侧 MOSFET。它支持 3.5 至 42V 的输入电压范围,具有低静态电流（116 μA）和宽开关频率范围（100kHz 至 2.5MHz）。该器件还支持 Eco-modeTM 以降低轻载时的功耗。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54140DGQR
- 商品编号
- C105260
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~42V | |
| 输出电压 | 800mV~39V | |
| 输出电流 | 1.5A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 116uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54140器件是一款集成了高端MOSFET的42V、1.5A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式将无负载时的调节输出供电电流降至116 μA。通过使能引脚，关断供电电流可降至1.3 μA。
欠压锁定内部设定为2.5V，但可以通过使能引脚增加。输出电压启动斜坡由慢启动引脚控制，该引脚还可以配置用于sequencing和跟踪。开漏电源正常信号表示输出在标称电压的94%至107%之间。
宽范围的开关频率允许优化效率和外部元件尺寸。频率回折和热关断在过载条件下保护器件。
TPS54140器件采用10引脚增强散热型MSOP PowerPAD封装。
应用领域
- 12V和24V工业及商用低功耗系统
- 零配件汽车配件：视频、GPS、娱乐
