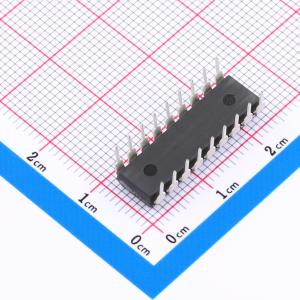

XD3526

XD/XL3526是一款高性能脉冲宽度调制器集成电路，适用于固定频率开关稳压器和其他功率控制应用。 该集成电路包含的功能有：温度补偿电压基准、锯齿波振荡器、误差放大器、脉冲宽度调制器、脉冲计量和控制逻辑，以及两个大电流图腾柱输出，非常适合高速驱动功率场效应管的电容。 额外的保护功能包括软启动和欠压锁定、数字电流限制、双脉冲抑制、可调死区时间和用于单脉冲计量的数据锁存器。所有数字控制端口均与TTL和B系列CMOS兼容。低电平有效逻辑设计允许轻松进行线或连接，以实现最大的灵活性。该器件的多功能性使其能够应用于无变压器或变压器耦合的单端或推挽式开关稳压器中。

• 8.0 V至35 V工作电压
• 5.0 V±1%微调基准电压
• 1.0 Hz至400 kHz振荡器范围
• 双源/灌电流输出：±100 mA
• 数字电流限制
• 可编程死区时间
• 欠压锁定
• 单脉冲计量
• 可编程软启动
• 宽电流限制共模范围
• 保证6单元同步
