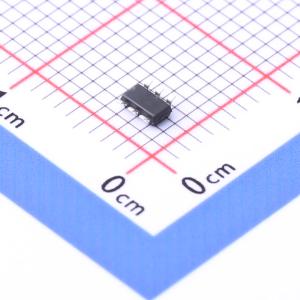

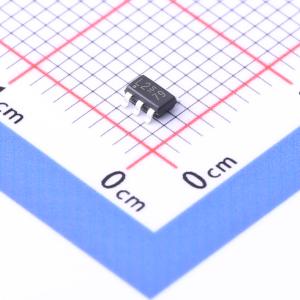

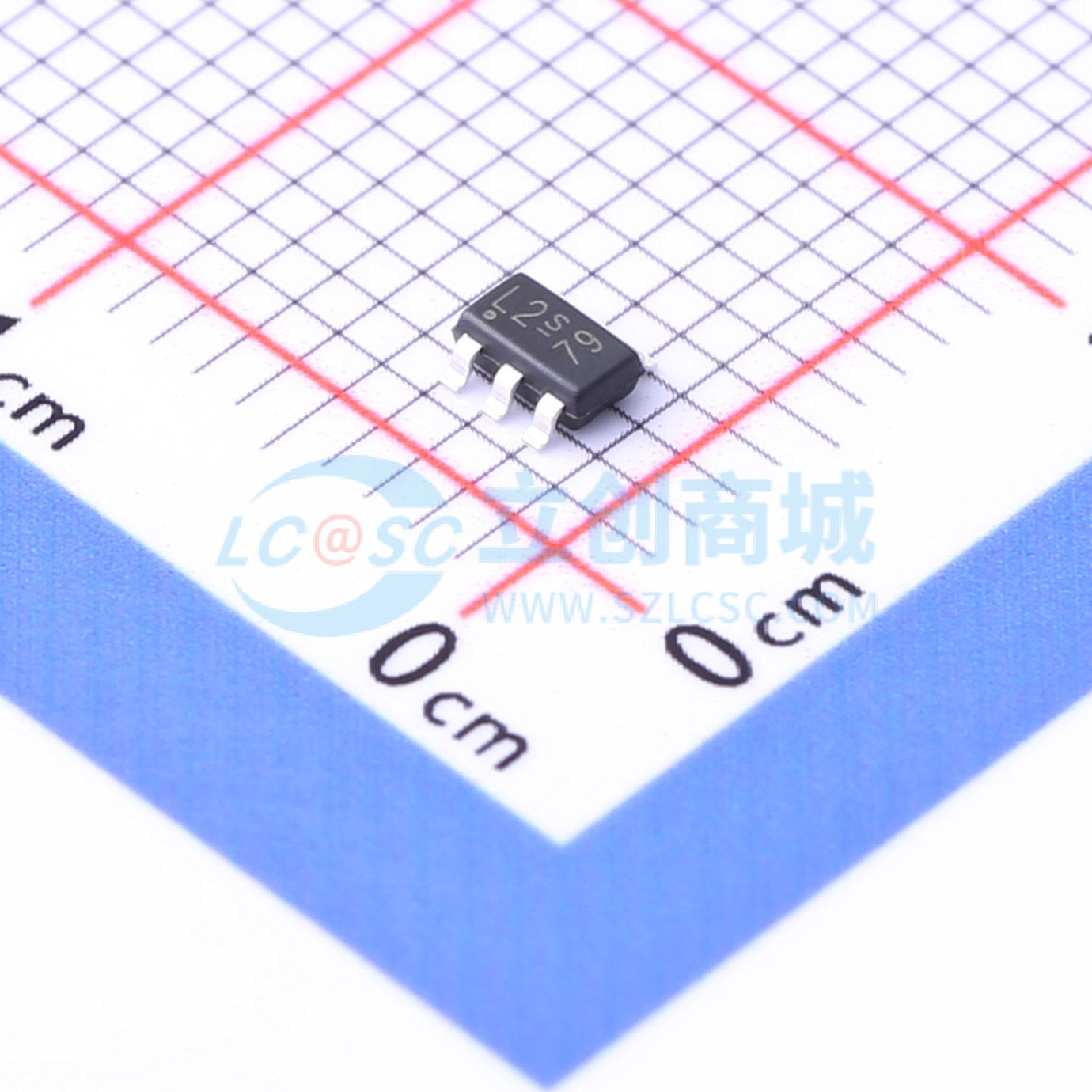

XB402U-L27
高效低成本LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性恒流驱动 通道数：1 输入电压：1.2V~40V 输出电压：40V 输出电流：65mA 非常简便的LED恒流驱动IC
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XB402U-L27
- 商品编号
- C968665
- 商品封装
- SC-74-6
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 输出电流 | 65mA |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | - |
商品概述
XB402U - 27是一款经济高效的LED驱动器，用于驱动低功率LED。相较于电阻偏置，其优势如下： 尽管不同LED串的正向电压不同，但仍能实现均匀的光输出； 尽管长电源线存在电压降，但LED仍能实现均匀的光输出； 光输出不受电源电压变化的影响； 由于在较高温度下输出电流降低（负温度系数），LED的使用寿命更长。
相较于分立解决方案，其优势如下： 更低的组装成本； 更小的外形尺寸； 由于焊点较少，可靠性更高； 由于LED驱动器经过预测试，输出电流精度更高。
通过在电源电压Vₛ和LED驱动器的电源引脚之间连接LED，XB402U - 27可在更高的电源电压下工作。
XB402U - 27将小尺寸与低成本相结合，非常适合众多低功率LED应用。与电阻相比，这些LED驱动器具有诸多优势，例如在极低的电压降下实现显著更高的电流控制，确保LED具有较长的使用寿命。
商品特性
- FLED驱动电流预设为20 mA；
- 通过外部电阻可将输出电流调节至最高65 mA；
- 驱动器易于并联以增加电流；
- 电源电压最高可达40 V；
- 电源电压变化时电流精度高；
- 电压开销低至1.4 V；
- 小型SC74封装的功率耗散最高可达750 mW；
- 负温度系数为 - 0.2 %/K，可在较高温度下降低输出电流；
- 符合RoHS标准（无铅）封装；
- 封装选项：XB402U - L27（SC74 - 6）
应用领域
- 广告用通道字；
- 装饰照明用LED灯带；
- 通用照明改造；
- 冰箱照明等白色家电；
- 医疗照明；
- 汽车应用，如高位刹车灯和后组合灯
