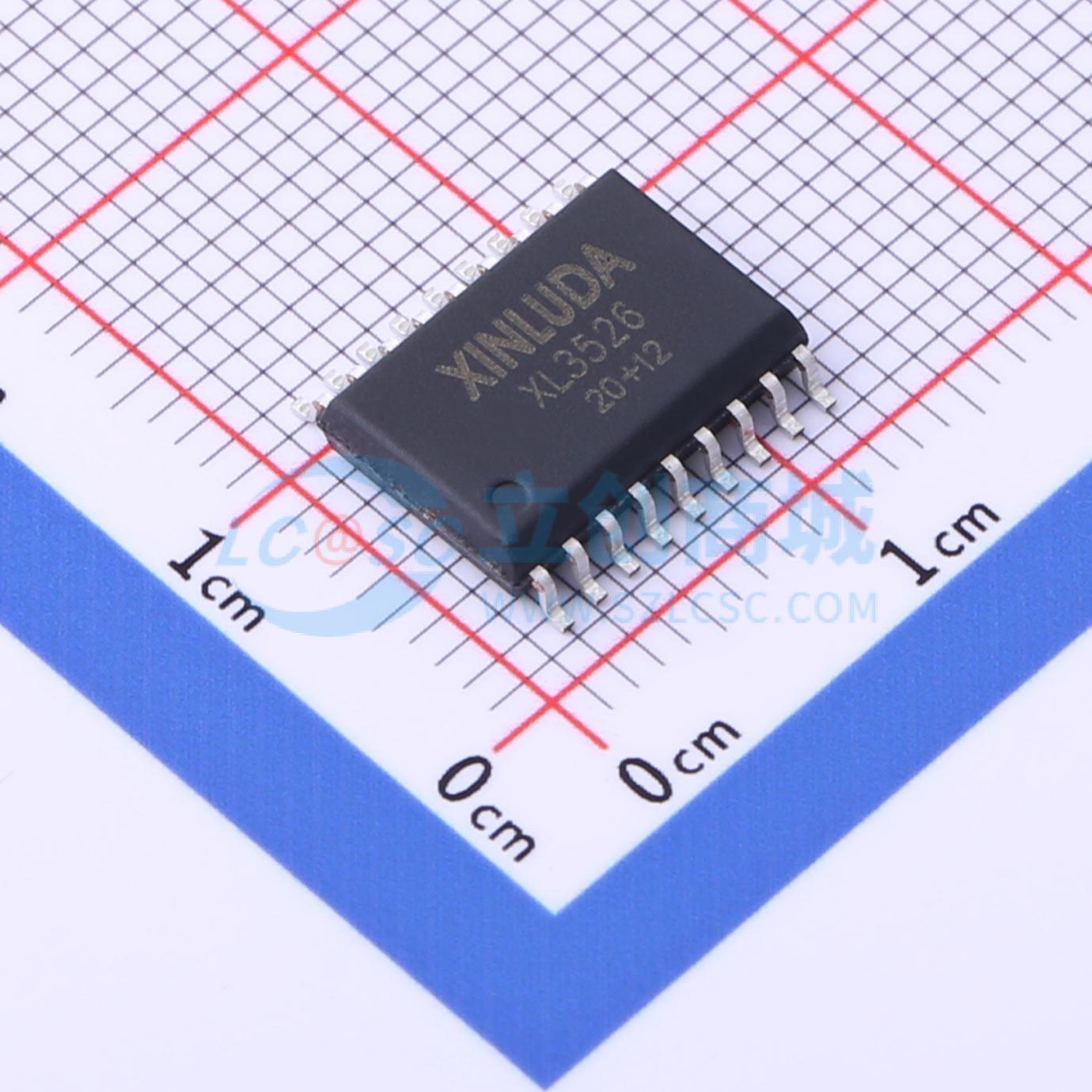

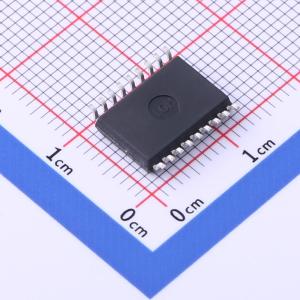

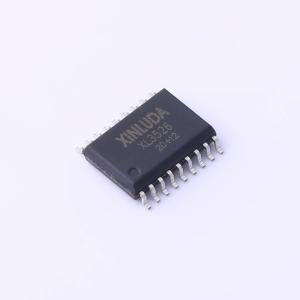

XL3526
开关控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 升降压型 同步整流：是 输出通道数：2 拓扑结构：全桥；半桥；推挽；反激；升压式；正激；降压式 输入电压：8V~35V 开关频率：400kHz 占空比(最大值)：49%
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL3526
- 商品编号
- C968681
- 商品封装
- SOP-18-300mil
- 包装方式
- 编带
- 商品毛重
- 1.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | - | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
商品概述
XD/XL3526是一款高性能脉冲宽度调制器集成电路，适用于固定频率开关稳压器和其他功率控制应用。 该集成电路包含的功能有：温度补偿电压基准、锯齿波振荡器、误差放大器、脉冲宽度调制器、脉冲计量和控制逻辑，以及两个大电流图腾柱输出，非常适合高速驱动功率场效应管的电容。 额外的保护功能包括软启动和欠压锁定、数字电流限制、双脉冲抑制、可调死区时间和用于单脉冲计量的数据锁存器。所有数字控制端口均与TTL和B系列CMOS兼容。低电平有效逻辑设计允许轻松进行线或连接，以实现最大的灵活性。该器件的多功能性使其能够应用于无变压器或变压器耦合的单端或推挽式开关稳压器中。
商品特性
- 8.0 V至35 V工作电压
- 5.0 V±1%微调基准电压
- 1.0 Hz至400 kHz振荡器范围
- 双源/灌电流输出：±100 mA
- 数字电流限制
- 可编程死区时间
- 欠压锁定
- 单脉冲计量
- 可编程软启动
- 宽电流限制共模范围
- 保证6单元同步
