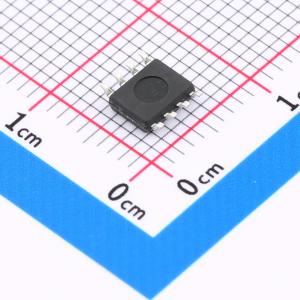

XL7650-8
2MHz超斩波稳定运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XL7650 - 8、XD7650 - 8和XD7650 - 14是超斩波稳零放大器，具有极低的输入失调电压，且在时间和温度方面极其稳定。它可直接替代行业标准的XL7650，能改善输入失调电压、降低输入失调电压温度系数、减小输入偏置电流并拓宽共模电压范围。英特矽尔（Intersil）独特的CMOS斩波稳零放大器电路对用户而言是透明的，几乎消除了传统斩波放大器存在的互调效应、斩波尖峰和超量程锁定等问题
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL7650-8
- 商品编号
- C968676
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 2MHz | |
| 输入失调电压(Vos) | 5uV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电流(Ios) | 8pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 140dB | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 4.5mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 4.5V~16V | |
| 功能特性 | - |
商品概述
XL7650-8、XD7650-8和XD7650-14是超级斩波稳定放大器，具有极低的输入失调电压，并且在时间和温度方面极其稳定。它可直接替代行业标准的XL7650，提供改进的输入失调电压、更低的输入失调电压温度系数、更低的输入偏置电流以及更宽的共模电压范围。所有改进之处均在电气特性章节中以粗斜体突出显示。关键参数在整个商业温度范围内均有保证。
斩波放大器通过在一个调零放大器中比较反相和同相输入电压来实现低失调，该调零放大器由交替的时钟相位进行调零。需要两个外部电容器来存储两个放大器调零输入端的校正电位；这是必需的外部元件。
时钟振荡器和所有其他控制电路完全自包含。然而，14引脚版本包含一个外部时钟使用选项，以满足特定应用的需求。此外，XL7650-8、XD7650-8和XD7650-14内部补偿，适用于单位增益工作。
商品特性
- 所有温度范围内保证最大输入失调电压
- 输入失调电压具有低长期漂移和低温漂
- 保证最大输入偏置电流为10pA
- 极宽的共模电压范围，+3.5V至-5V
- 降低的电源电流，2mA
- 保证最小输出源/吸电流
- 极高的增益，150dB
- 极高的共模抑制比和电源抑制比，140dB
- 高压摆率，2.5V/μs
- 宽带宽，2MHz
- 单位增益补偿
- 钳位电路，避免过载恢复问题并允许用作比较器
- 输入和输出端极低的斩波尖峰
- 封装选项：XL7650-8（SOP8）、XD7650-8（DIP8）、XD7650-14（DIP16）
