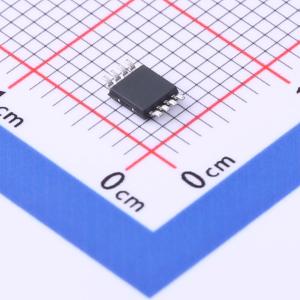

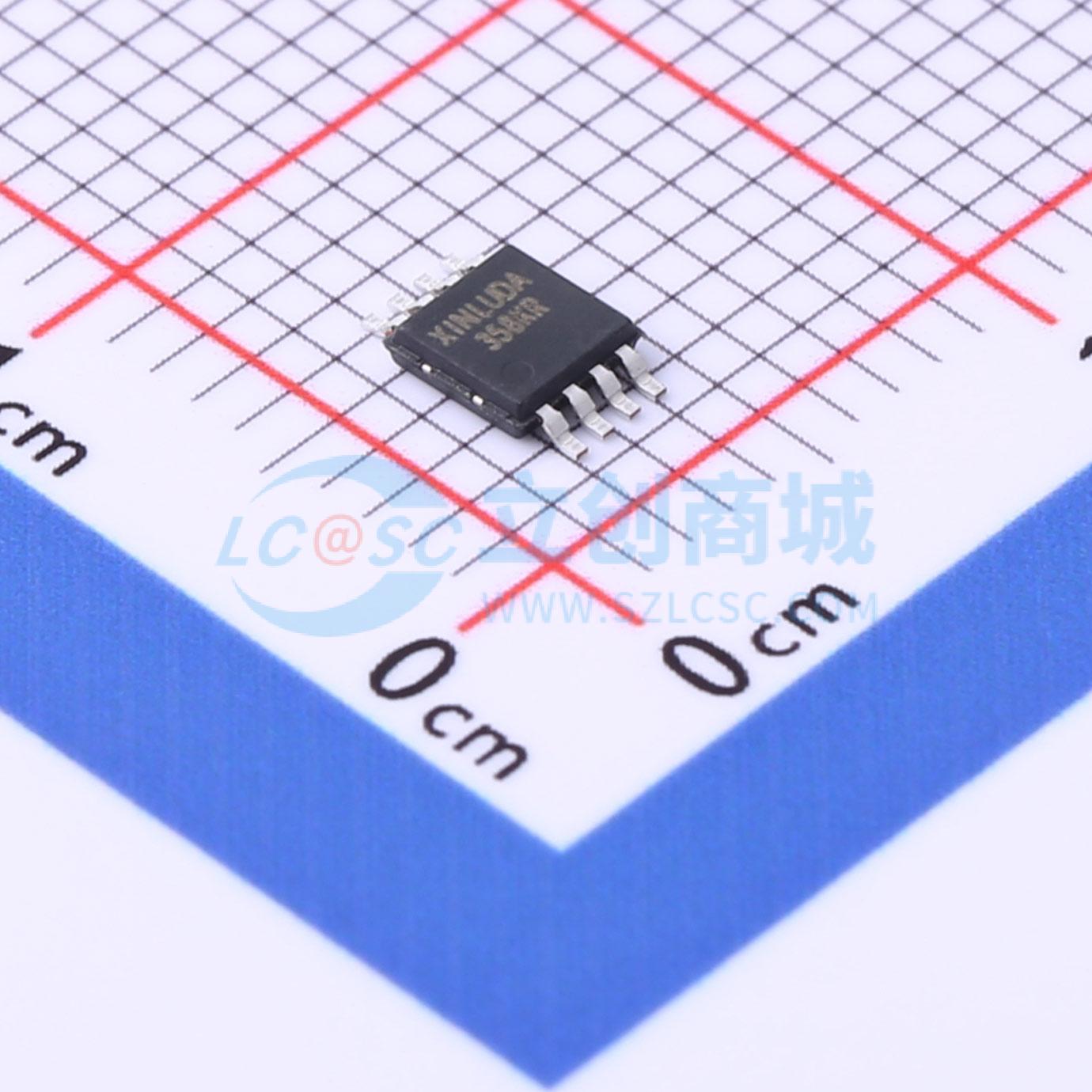

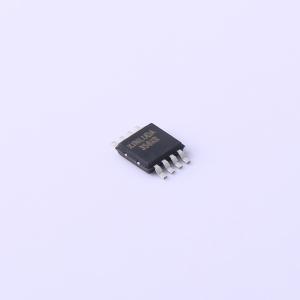

温馨提醒：图片仅供参考，商品以实物为准
XL358-KR
单电源双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些双运算放大器采用了为四运算放大器完善的电路设计，具有低功耗、共模输入电压范围可扩展至地/VEE 以及单电源或双电源供电的特点。在单电源应用中，与标准运算放大器类型相比，这些放大器具有多个显著优势。它们的供电电压范围宽，低至 3.0 V，高至 32 V，且静态电流约为 MC1741（按每个放大器计算）的五分之一
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL358-KR
- 商品编号
- C968678
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 9uV/℃ | |
| 输入偏置电流(Ib) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | 10nA/℃ | |
| 静态电流(Iq) | - | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~16V |
商品概述
利用为四运算放大器设计的完善电路，这些双运算放大器具有低功耗、共模输入电压范围扩展到地/VEE以及单电源或分压电源运行特性。
这些放大器在单电源应用中比标准运算放大器类型具有几个明显的优势。它们可以在低至3.0 V或高达32 V的电源电压下工作，静态电流约为MC1741（按每个放大器计算）的五分之一。共模输入范围包括负电源，从而消除了许多应用中对外部偏置元件的需求。输出电压范围也包括负电源电压。
