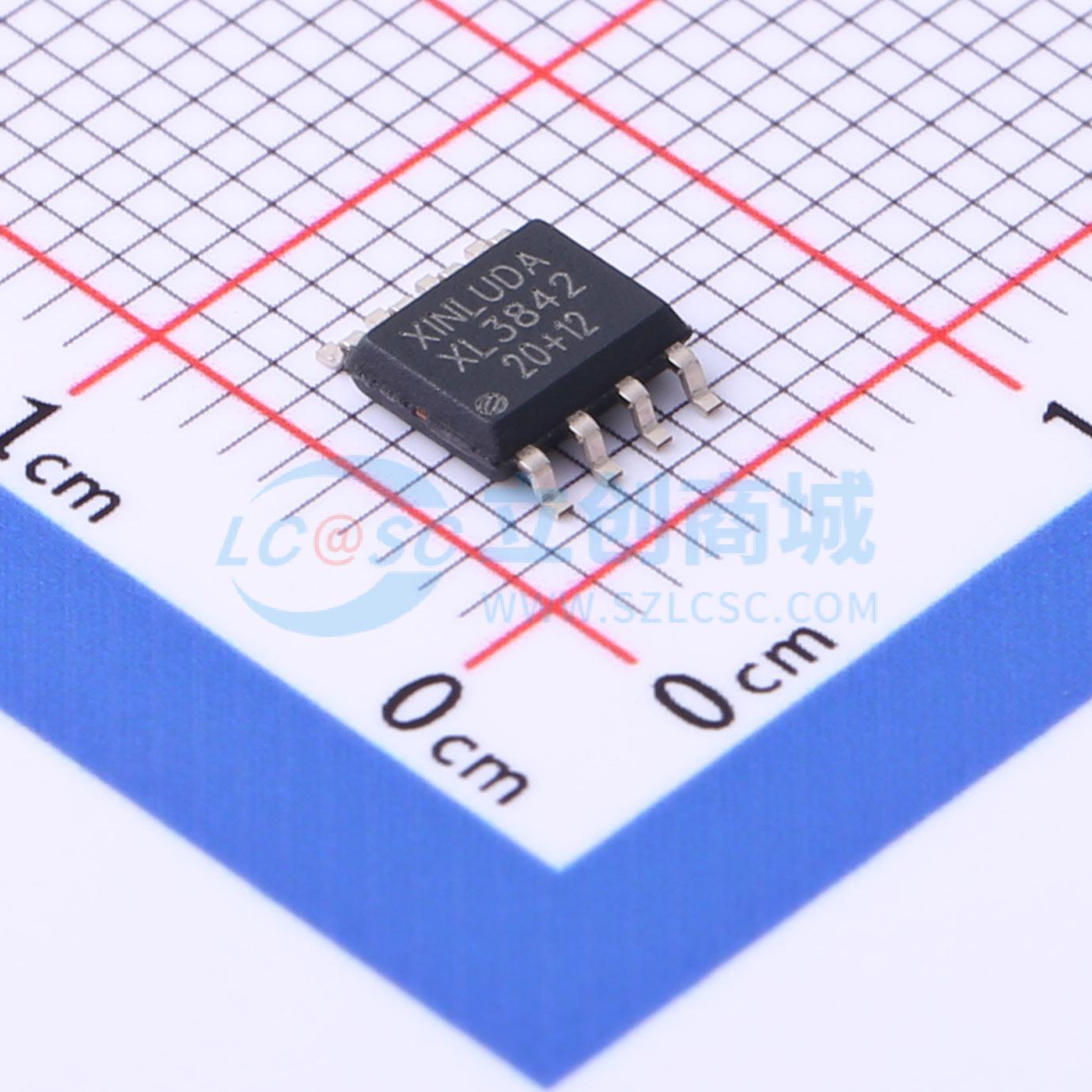

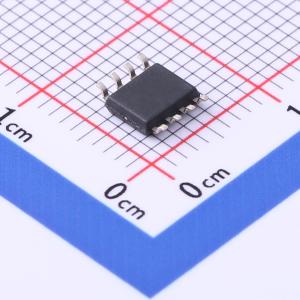

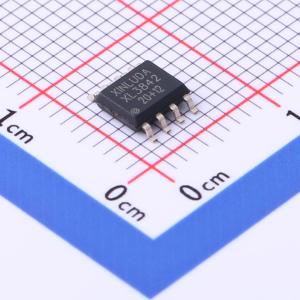

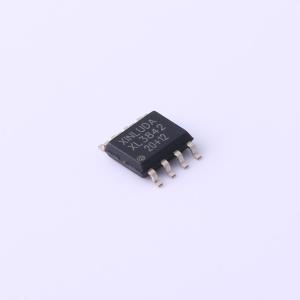

XL3842

开关控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 升降压型同步整流：否输出通道数：1 拓扑结构：反激；升压式输入电压：10V~30V 开关频率：500kHz 占空比(最大值)：96%
品牌名称: XINLUDA(信路达)
商品型号: XL3842
商品编号: C968673
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.327克(g)

商品参数

	属性	参数值
	最大占空比	96%
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+70℃

商品概述

xD/x⌊384x系列控制IC具备必要特性，能够以最少的外部元件数量实现离线或直流到直流的固定频率电流模式控制方案。内部实现的电路包括：一个经过微调的振荡器，用于在欠压锁定状态下进行精确的占空比控制，启动电流小于0.5 mA；一个在误差放大器输入端进行精度微调的精密基准源；确保锁存操作的逻辑电路；一个同时提供电流限制控制的PWM比较器；以及一个图腾柱输出级，设计用于提供或吸收高峰值电流。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。该系列各成员之间的差异在于欠压锁定阈值和最大占空比范围。3842和3844的欠压锁定（UVLO）阈值为16V（开启）和10V（关闭），非常适合离线应用。3843和3845的相应阈值为8.5V和7.9V。3842和3843可在接近100%的占空比下工作。3844和3845通过增加一个内部触发触发器，使输出每隔一个时钟周期关断，从而实现0至<50%的占空比范围。

商品特性

经过微调的振荡器，用于精确的频率控制
振荡器频率保证为250kHz
电流模式工作频率可达500kHz
自动前馈补偿
用于逐周期电流限制的锁存PWM
带欠压锁定的内部微调基准源
大电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	12V~28V
	开关频率	250kHz
	耗散功率(Pd)	800mW
