磁环磁珠RH3.5*5*1.5 内径1.5mm 25Ω@25MHz;60Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.0484价格含税（税率13%）
10+￥0.0454
200+￥0.0379
1000+￥0.0364
- 商品型号
- RH3.5*5*1.5
- 商品编号
- C49215453
- 商品毛重
0.19242克(g)
广东仓48,860
SMT仓48,860
购买数量
个
(5000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交9单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

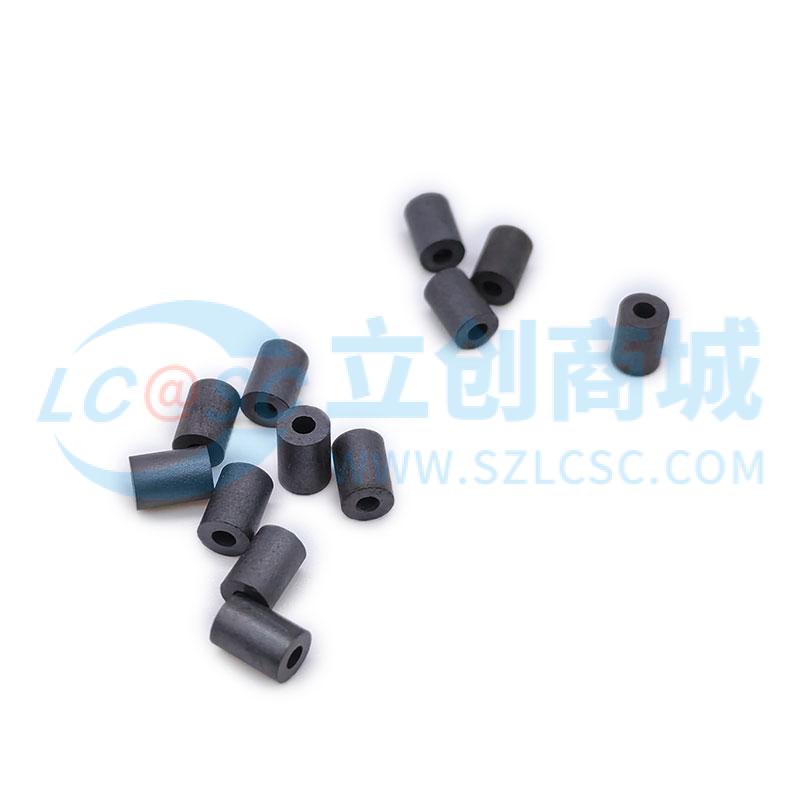

该磁环磁珠型号为RH3.5*5*1.5，由JINGXINGTIANCI（净行天磁）生产，适用于电子电路中的电磁干扰抑制。其主要电气参数包括：在25MHz频率下阻抗不低于25Ω，在100MHz频率下阻抗不低于60Ω，具备良好的宽带抑制能力。外形尺寸为3.5±0.3mm（A）、5±0.3mm（B）、1.5±0.2mm（C），内径1.5mm，适合穿绕直径小于1.5mm的导线。材料具有较高的初始磁导率（μi≥16@1MHz），饱和磁通密度Bs达350mT（1600A/m），矫顽力HC为20A/m，居里温度大于110℃，确保在高温环境下仍能稳定工作。产品通过RoHS与REACH认证，符合环保要求，且具备良好的机械强度和一致性。
1
尺寸紧凑，适合高密度PCB布局
2
阻抗随频率上升明显，有效抑制中频至超高频噪声
3
材料性能稳定，耐温性好，适用于工业级应用
4
通过多项测试验证，质量可靠
使用场景 APPLICATIONS
该磁环磁珠适用于各类需要电磁兼容（EMC）设计的电子设备中，尤其适合用于电源线、信号线的共模噪声抑制。常见应用场景包括：
1
工业控制设备中的传感器信号线滤波
2
开关电源输入/输出端口的EMI抑制
3
消费类电子产品如充电器、适配器的差模与共模干扰处理
4
通信设备中的数据传输线路防护
5
汽车电子系统中的CAN总线或LIN总线抗干扰保护
6
医疗电子设备中对敏感信号的屏蔽与净化
由于其内径为1.5mm，可适配细导线或小型排线，广泛应用于小型化、高集成度的电路设计中。
注意事项 PRECAUTIONS
1
使用前请确认导线外径不超过1.5mm，避免强行穿入造成磁珠变形或损坏
2
安装时应确保磁珠两端导线无扭曲或过度拉伸，以免影响电气性能
3
不建议在超过110℃的环境中长期使用，以防止材料老化导致性能下降
4
在焊接过程中注意控制温度，避免长时间高温加热导致磁芯裂纹或脱胶
5
本产品为无源元件，需配合电路设计合理使用，不能单独解决所有EMI问题
6
存储环境应干燥、避光，避免受潮或氧化影响寿命
7
若需批量使用，请根据实际测试结果选择合适规格，不同批次可能存在微小差异
