磁环磁珠T5*5*3 内径3mm 15Ω@25MHz;50Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.100352
原价：￥ 0.1024
- 商品型号
- T5*5*3
- 商品编号
- C49215463
- 商品毛重
0.326667克(g)
外径
高度
内径
广东仓28,805
SMT仓28,805
购买数量
个
(3000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交16单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

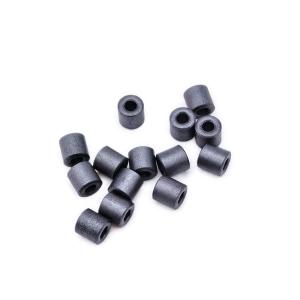

本产品为JINGXINGTIANCI（净行天磁）品牌生产的T5*5*3规格磁环磁珠，适用于电子电路中的电磁干扰抑制。
2
尺寸参数精确：外径5±0.3mm，内径3±0.2mm，高度5±0.3mm，满足高精度装配需求。
3
阻抗性能优异：在25MHz频率下阻抗≥15Ω，在100MHz频率下阻抗≥50Ω，有效抑制中频至射频段的噪声。
4
材料特性稳定：采用高性能铁氧体材料，初始磁导率μi为20（@0.1MHz），饱和磁通密度达260mT（1600A/m），适合大电流应用环境。
5
温度与湿度适应性强：可在常规工作环境下稳定运行，具备良好的耐温性与抗湿性。
6
通过RoHS和REACH认证，符合国际环保标准，适用于对环保要求较高的工业及消费类电子产品。
7
检测数据完整：每批次均提供详细检验报告，包括尺寸、电性能、外观缺陷等项目，确保产品质量一致性。
使用场景 APPLICATIONS
1
广泛应用于开关电源、DC-DC转换器、适配器等电源模块中，用于滤除共模干扰信号。
2
适用于通信设备如路由器、交换机、基站等，抑制高速信号线上的电磁辐射。
3
可用于音频放大器、视频传输线路中，减少信号串扰和杂音。
4
在医疗电子、工业控制、车载电子等领域作为EMI滤波元件，提升系统电磁兼容性。
5
适合用于PCB板上走线绕制，实现小型化、高效率的EMC解决方案。
注意事项 PRECAUTIONS
1
安装时请确保导线正确穿过磁环中心孔，避免偏心或挤压导致机械损伤。
2
不建议长时间暴露于高温或高湿环境中，虽具一定耐候性，但极端条件可能影响性能。
3
使用前应确认工作频率范围是否匹配其阻抗特性曲线，以达到最佳滤波效果。
4
该磁珠为无源元件，不具备主动调节功能，需配合其他电路设计共同实现整体EMI防护。
5
储存时应远离强磁场区域，防止磁性材料退磁或性能漂移。
6
如需批量使用，请提前进行小批量测试验证其电气性能与兼容性。
