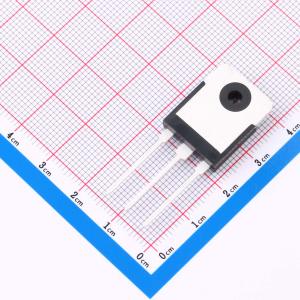

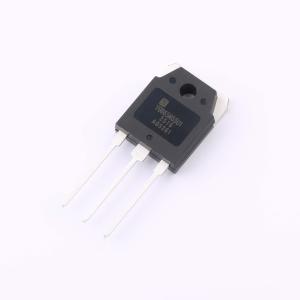

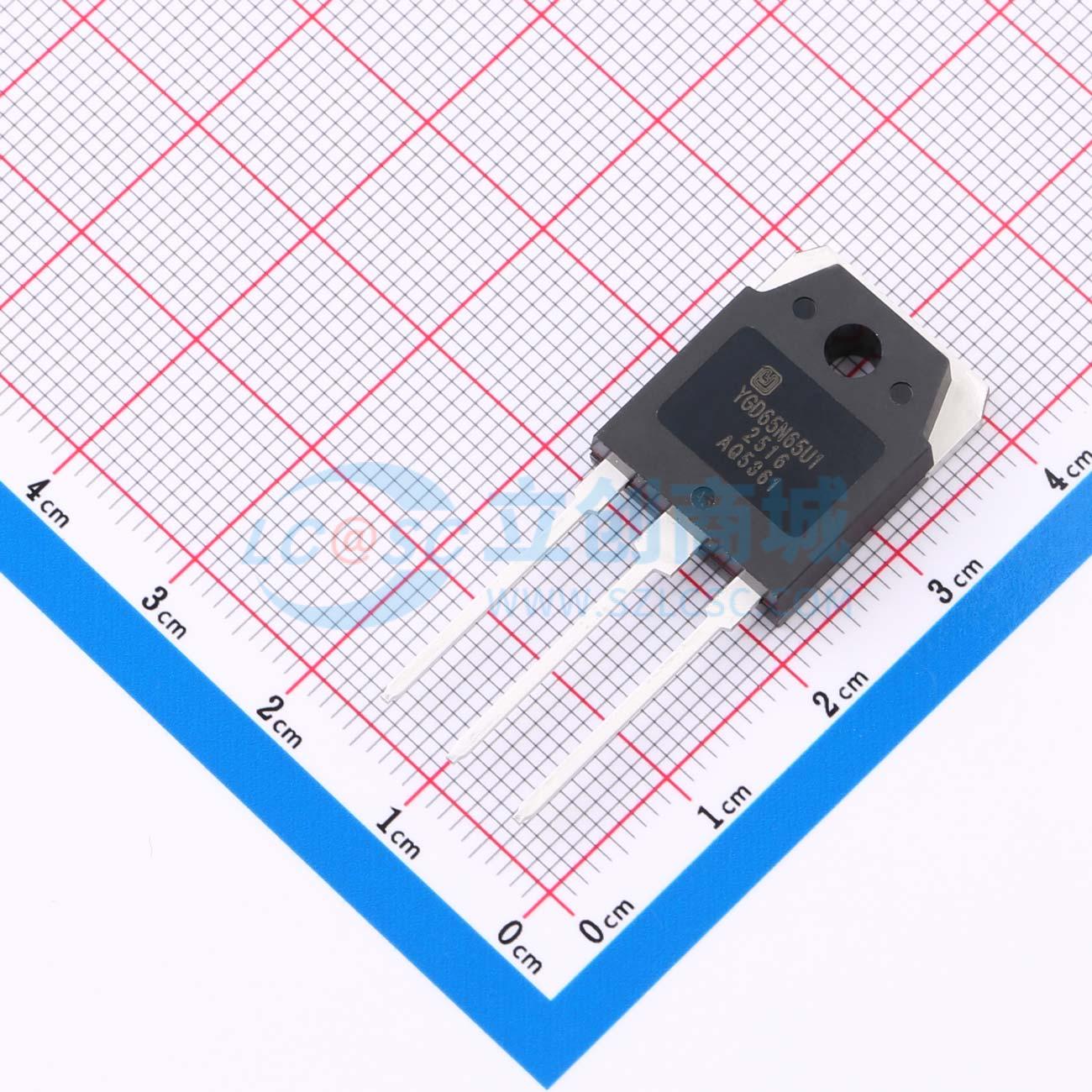

YGD65N65U1
IGBT单管 耐压:650V 电流:65A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工规级 IGBT单管 TO-3P，广泛应用于各类逆变器/焊机行业。
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- YGD65N65U1
- 商品编号
- C49215481
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 6.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 130A | |
| 耗散功率(Pd) | 272W | |
| 输出电容(Coes) | 365pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2V@65A,15V | |
| 栅极阈值电压(Vge(th)) | 4.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.82nF | |
| 开启延迟时间(Td(on)) | 40ns | |
| 关断延迟时间(Td(off)) | 150ns | |
| 导通损耗(Eon) | 1.8mJ | |
| 关断损耗(Eoff) | 1.6mJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 35pF |
