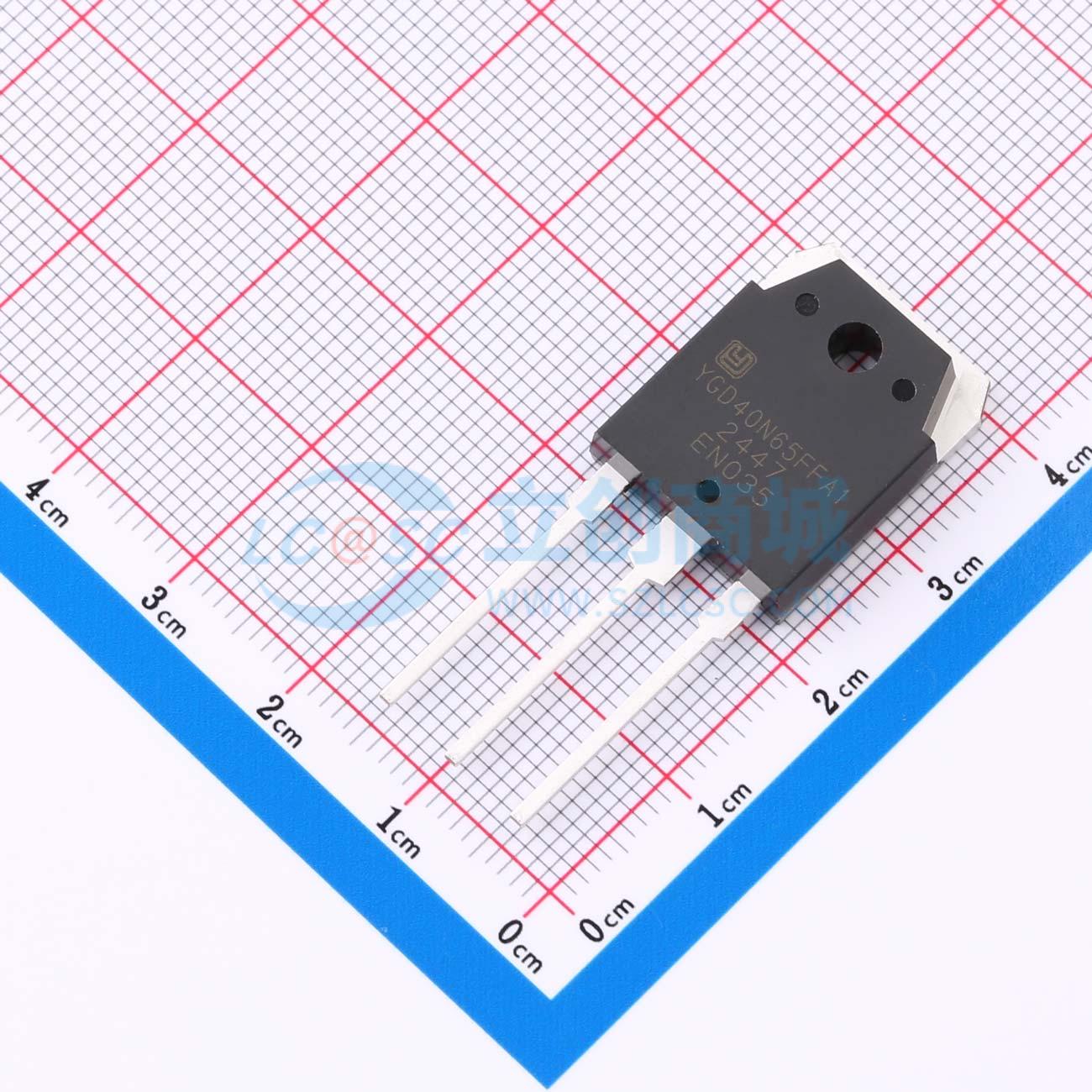

温馨提醒：图片仅供参考，商品以实物为准
YGD40N65FFA1
IGBT单管 耐压:650V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高击穿电压至650V，提高可靠性。 沟槽截止技术提供: 高速开关。 高坚固性，温度稳定。 短路耐受时间：5μs。 低VCEsat。 由于VCEsat的正温度系数，易于并联开关。应用：不间断电源。 逆变器
- 品牌名称
- luxin-semi(上海陆芯)
- 商品型号
- YGD40N65FFA1
- 商品编号
- C49215483
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 7.148333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 250W | |
| 输出电容(Coes) | 70pF | |
| 正向脉冲电流(Ifm) | 80A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 90nC@15V | |
| 开启延迟时间(Td(on)) | 53ns | |
| 关断延迟时间(Td(off)) | 147ns | |
| 导通损耗(Eon) | 1.4mJ | |
| 关断损耗(Eoff) | 900uJ | |
| 反向恢复时间(Trr) | 106ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 37pF |
