磁环磁珠RH6.35*15.6*3.3 内径3.3mm 55Ω@25MHz;100Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.2418价格含税（税率13%）
10+￥0.2268
200+￥0.1893
1000+￥0.1818
- 商品型号
- RH6.35*15.6*3.3
- 商品编号
- C49215466
- 商品毛重
1.7726克(g)
广东仓9,989
SMT仓9,989
购买数量
个
(1000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交3单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

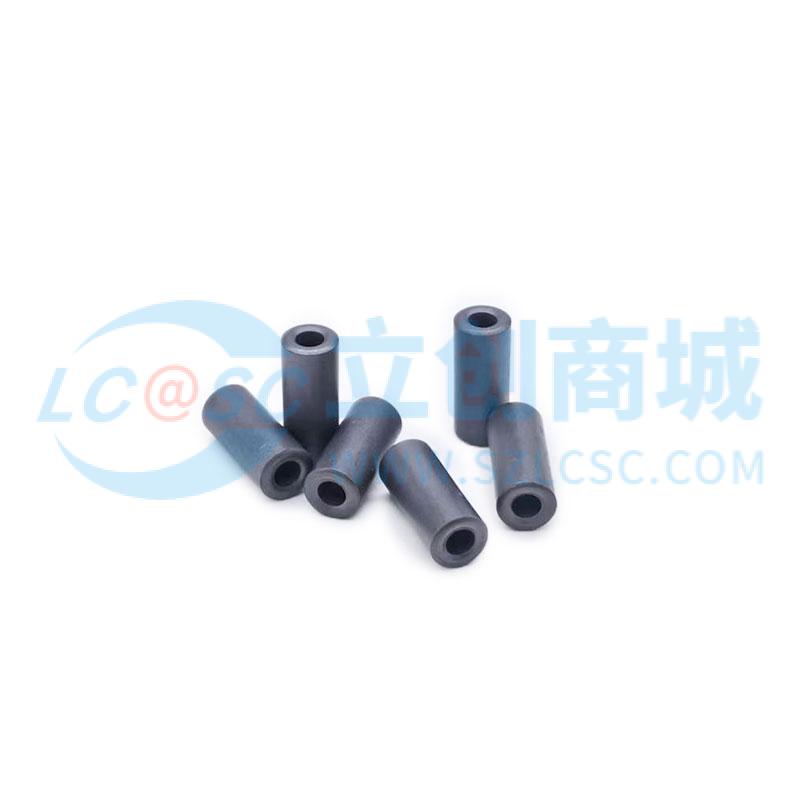

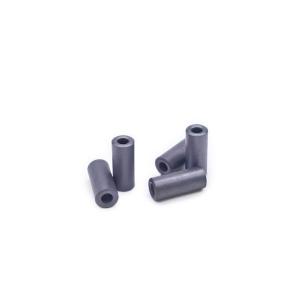

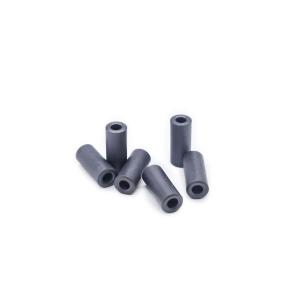

本产品为JINGXINGTIANCI(净行天磁)品牌生产的磁环磁珠，型号RH6.35×15.6×3.3，内径3.3mm，适用于高频率电路中的电磁干扰抑制。
2
具有良好的阻抗特性：在25MHz频率下阻抗≥55Ω，在100MHz频率下阻抗≥100Ω，有效抑制中频至射频范围的噪声。
3
材料具有较高的初始磁导率（μi ≈ 16@0.1MHz），低损耗因子（tanδ/μr < 10⁻⁴），适合对信号完整性要求较高的应用环境。
4
饱和磁通密度高达280mT（1600A/m），具备较强的抗饱和能力，可在较大电流环境下稳定工作。
5
储能系数（Br）为200mT，矫顽力HC为20A/m，居里温度>130℃，保证在高温工况下的稳定性。
6
外形尺寸精确，公差控制严格：外径6.35±0.4mm，长度15.6±0.5mm，内径3.3±0.3mm，确保装配一致性。
7
采用高品质铁氧体材料制造，具备优异的电气性能与机械强度，表面光滑无毛刺，满足自动化贴装需求。
8
通过RoHS与REACH认证，符合国际环保标准，适用于出口及高端电子设备制造。
使用场景 APPLICATIONS
1
适用于各类电子设备中的电源线、信号线滤波，尤其适合用于开关电源、DC-DC转换器、通信模块、数据传输线路等场景。
2
可广泛应用于消费类电子产品，如手机、平板电脑、笔记本电脑的充电接口或内部走线EMI抑制。
3
适用于工业控制设备、医疗电子仪器、汽车电子系统中的抗干扰设计，提升系统电磁兼容性（EMC）。
4
在高速数字电路中，可用于抑制串扰和反射噪声，改善信号质量。
5
适合用作共模扼流圈，配合绕线结构实现高效的共模干扰抑制。
注意事项 PRECAUTIONS
1
使用前请确认线路电流不超过磁珠的额定电流，避免因过载导致磁芯饱和或失效。
2
安装时需注意方向，虽然磁环本身无极性，但应确保线缆穿过磁环的匝数符合设计要求，一般建议单匝或双匝。
3
磁珠不宜长期暴露于高温或高湿环境中，建议工作温度范围为-40℃～+125℃，相对湿度≤85%。
4
避免机械冲击或跌落，防止磁芯破裂影响电气性能。
5
若需焊接，请使用标准焊锡工艺，避免过热损伤磁芯材料。
6
存储时应置于干燥通风处，远离强磁场源，防止磁化或性能漂移。
7
本产品为被动元件，不能替代主动滤波电路，需结合整体电路设计使用。
磁环磁珠RH6.35*15.6*3.3 内径3.3mm 55Ω@25MHz;100Ω@100MHz
价格：￥0.2418
购买数量
个
(1000个/袋，最小起订量1个，递增量：1)
