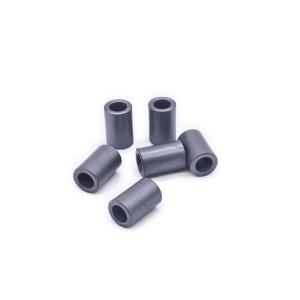

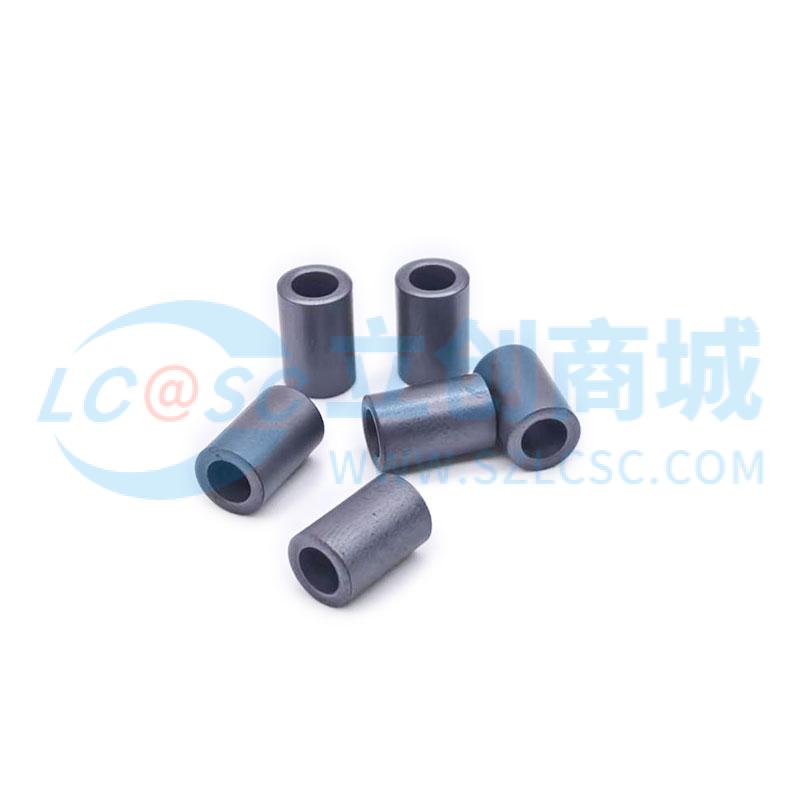

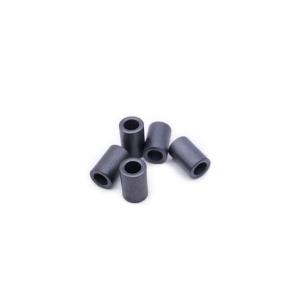

磁环磁珠RH6.5*10*4 内径4mm 20Ω@25MHz;50Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.1612价格含税（税率13%）
10+￥0.1512
200+￥0.1262
1000+￥0.1212
- 商品型号
- RH6.5*10*4
- 商品编号
- C49215470
- 商品毛重
1.0776克(g)
广东仓10,000
SMT仓10,000
购买数量
个
(1000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
本产品为JINGXINGTIANCI（净行天磁）品牌生产的磁环磁珠，型号RH6.5*10*4，内径4mm，适用于电子电路中的电磁干扰抑制。
2
尺寸规格为：外径6.5±0.4mm，高度10±0.5mm，内径4±0.4mm，结构紧凑，适合高密度PCB布局。
3
线组参数为Φ0.5x0.5TSx100L(mm)，采用标准绕线工艺，确保电气性能稳定可靠。
4
阻抗特性优异，在25MHz频率下阻抗可达20Ω，在100MHz频率下可达50Ω，具备良好的宽带抑制能力。
5
材料特性方面，初始磁导率μi为20(±20%)@0.1MHz，饱和磁通密度Bs高达330mT(1600A/m)，矫顽力HC为35A/m，居里温度Tc>110℃，适用于高温环境。
6
电性能测试数据表明，Q值在25MHz和100MHz下分别为31.92和81.76，表现出良好的品质因数。
7
通过RoHS与REACH认证，符合环保要求，适用于对环保标准有严格要求的工业应用。
8
产品经过严格的出厂检验，包括尺寸、电气性能、外观缺陷等项目，确保每一批次产品质量一致。
使用场景 APPLICATIONS
1
适用于各类电子设备中的电源线、信号线滤波，有效抑制共模和差模噪声。
2
广泛用于开关电源、变频器、通信设备、工控系统、汽车电子等领域，防止电磁干扰（EMI）影响系统稳定性。
3
可作为小型化电路板设计中的EMC解决方案，特别适合空间受限的嵌入式系统。
4
在音频设备、医疗仪器、安防监控等对电磁兼容性要求较高的场合中具有广泛应用价值。
5
适用于需要在1-1000MHz频率范围内进行电磁干扰抑制的电路设计。
注意事项 PRECAUTIONS
1
安装时请确保磁环磁珠正确套在需要滤波的导线上，避免导线松动或接触不良。
2
使用过程中应避免机械应力过大导致磁芯开裂或变形，影响电气性能。
3
建议在焊接前检查产品外观是否有明显缺陷，如裂纹、毛刺、缺损等。
4
本产品工作温度范围建议在-40℃至+110℃之间，长期超温可能影响寿命。
5
存储时应保持干燥通风，避免受潮或暴露于强磁场环境中。
6
不得用于高压或大电流场合，需根据实际电路参数选择合适的阻抗等级。
7
若需批量使用，请提前确认批次一致性，避免不同批次间性能差异影响整体系统表现。
