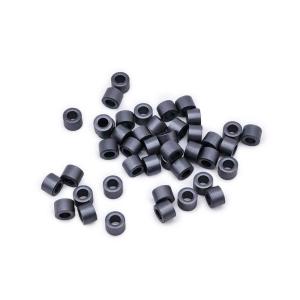

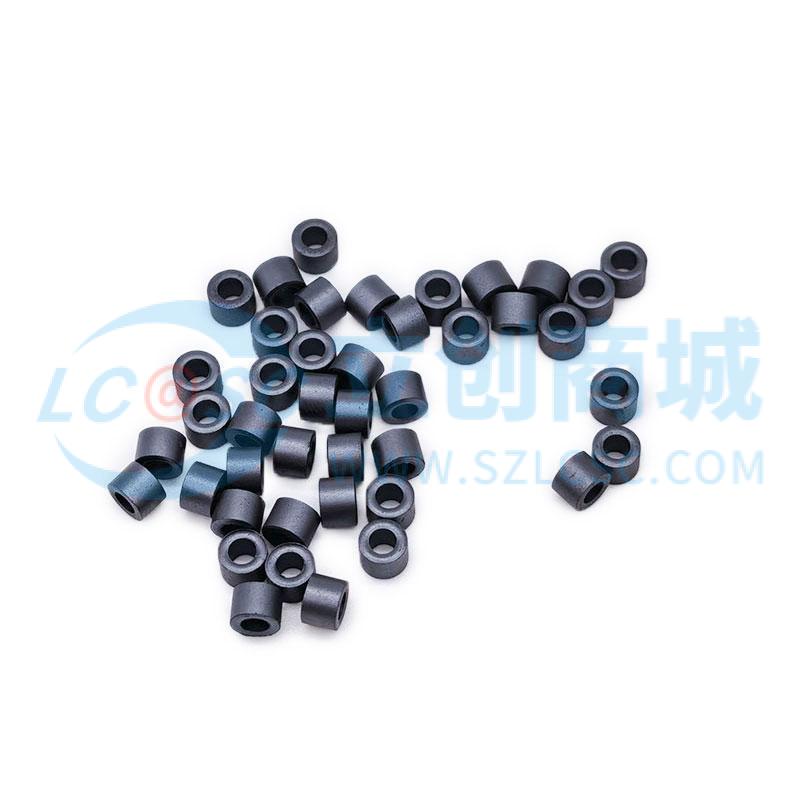

磁环磁珠T4*3*2.2 内径2.2mm 15Ω@25MHz;50Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.07693
原价：￥ 0.0785
10+￥0.07301￥0.0745
200+￥0.06321￥0.0645
1000+￥0.06125￥0.0625
- 商品型号
- T4*3*2.2
- 商品编号
- C49215459
- 商品毛重
0.135475克(g)
外径
高度
内径
广东仓75,412
SMT仓75,412
购买数量
个
(8000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交41单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
该磁环磁珠型号为T4*3*2.2，内径2.2mm，适用于小型化电路设计，具有紧凑的外形尺寸，便于在空间受限的电子设备中安装。
2
阻抗特性优异，在25MHz频率下阻抗达到15Ω以上，在100MHz频率下阻抗可达50Ω以上，有效抑制电磁干扰（EMI）。
3
采用高磁导率材料制成，具备良好的频率响应性能和稳定的电气特性，适合在宽频段应用中使用。
4
通过RoHS和REACH认证，符合国际环保标准，适用于对环保要求较高的工业与消费类电子产品。
5
尺寸公差控制严格：A=4±0.4mm，B=3±0.3mm，C=2.2±0.3mm，确保装配一致性与可靠性。
6
线圈规格为Φ0.5x0.5TSx100L(mm)，保证了良好的电感稳定性与低损耗。
7
材料初始磁导率为20（@0.1MHz），饱和磁通密度达330mT（1600A/m），具有较强的抗饱和能力。
8
工作温度范围广，居里温度高于110℃，可在高温环境下稳定运行。
9
使用频率范围为0.1~1.5MHz，适合用于开关电源、信号线滤波、通信接口等场合。
使用场景 APPLICATIONS
1
适用于各类电子设备中的电源线、信号线、数据线的共模噪声抑制。
2
广泛应用于开关电源、DC-DC转换器、充电器、适配器等功率电子设备中，用于减少传导干扰。
3
可用于USB、HDMI、以太网等高速信号线的EMI滤波，提升信号完整性。
4
适用于汽车电子系统中的传感器线路、控制线路等，防止电磁干扰影响系统稳定性。
5
在医疗电子、工业自动化、通信设备等领域作为EMI抑制元件使用。
6
适合于需要小型化、高性能磁性元件的PCB板级滤波设计。
注意事项 PRECAUTIONS
1
安装时请确保磁环磁珠正确套在目标导线上，避免因接触不良导致滤波效果下降。
2
不建议在超过额定电流或极限温度条件下长期工作，以免造成磁芯老化或失效。
3
本产品为非极性元件，可双向安装，但需注意导线穿过磁环的圈数（通常单匝或双匝）会影响阻抗值。
4
存储时应避免高温、高湿环境，防止受潮影响电气性能。
5
检测时应使用标准测试夹具和频率响应分析仪，确保测试条件与规格书一致。
6
若需批量使用，请确认批次一致性，建议每批进行抽样检测。
7
请勿将磁环磁珠用于高压或大电流直流回路中，除非经过专门设计验证。
