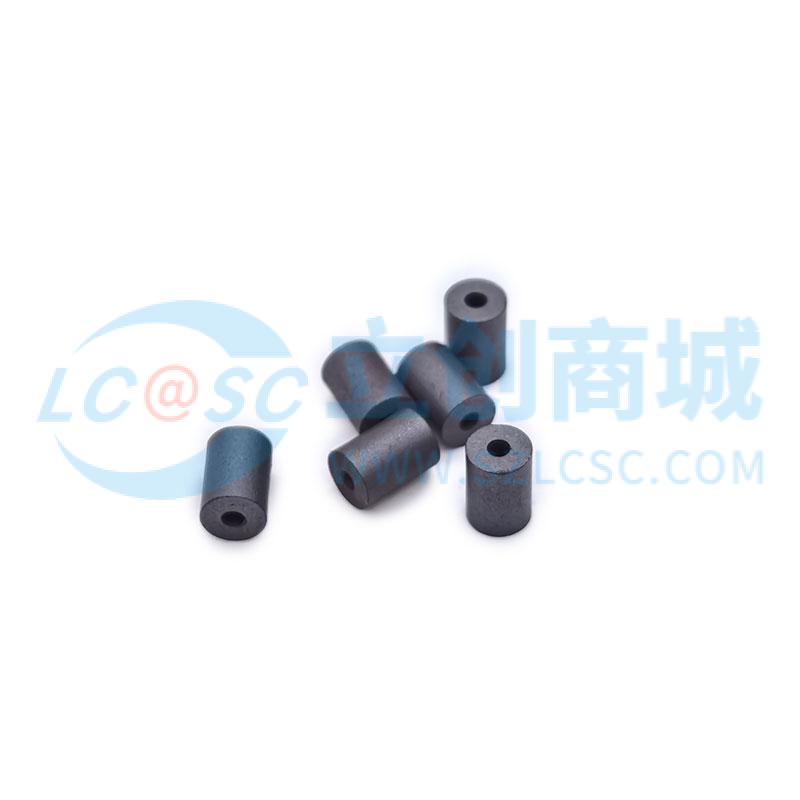

磁环磁珠RH3.5*5*1.2 内径1.2mm 20Ω@25MHz;60Ω@100MHz
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.0469价格含税（税率13%）
10+￥0.0439
200+￥0.0364
1000+￥0.0349
- 商品型号
- RH3.5*5*1.2
- 商品编号
- C49215452
- 商品毛重
0.22116克(g)
广东仓49,010
SMT仓49,010
购买数量
个
(5000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交6单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
该磁环磁珠型号为RH3.5*5*1.2，由JINGXINGTIANCI（净行天磁）生产，具有稳定的电磁干扰抑制性能。其内径为1.2mm，适用于小型化电路设计。
1
外形尺寸：A=3.5±0.3mm，B=5±0.3mm，C=1.2±0.2mm，结构紧凑，适合高密度PCB布局
2
阻抗特性：在25MHz频率下阻抗不低于20Ω，在100MHz频率下阻抗不低于60Ω，具备良好的宽频带抑制能力
3
材料特性：初始磁导率μi约为16（@0.1MHz），饱和磁通密度Bs达350mT（1600A/m），矫顽力HC为20A/m，居里温度Tc＞110℃，电气绝缘性好，电阻率＞10^8 Ω·m
4
频率响应：阻抗随频率升高呈上升趋势，从1MHz至500MHz范围内阻抗可提升至接近1000Ω，有效抑制中频到射频段的噪声
5
绕组规格：Φ0.5×0.5T×100L(mm)，适用于标准线径导线穿绕
6
通过RoHS和REACH认证，符合环保要求，无铅无镉，适用于电子设备绿色制造
7
产品经过严格检验，外观缺陷控制在≤1mm²面积、≤0.4mm深度、毛刺长度≤0.2mm，确保一致性与可靠性
使用场景 APPLICATIONS
该磁环磁珠广泛应用于需要抑制电磁干扰（EMI）的电子系统中，特别适合以下场景：
1
通信设备：如路由器、交换机、基站模块中的信号线滤波，防止共模噪声耦合
2
消费电子产品：手机、平板电脑、笔记本电脑内部电源线或数据线的EMI抑制
3
工业控制系统：PLC、传感器接口、工业通信总线（如RS485、CAN）的抗干扰处理
4
医疗电子设备：对电磁环境敏感的仪器中，用于保护信号完整性
5
电源适配器与充电器：输入输出端口的共模扼流，减少传导发射
6
汽车电子：车载信息娱乐系统、车载网络线缆的EMI防护
7
小型化模块设计：因尺寸小、内径适中，适用于空间受限的微型电路板布局
注意事项 PRECAUTIONS
1
请根据实际工作频率选择合适的磁珠型号，本产品在25MHz和100MHz处分别提供≥20Ω和≥60Ω的阻抗，需确认目标频段是否匹配
2
安装时应确保导线正确穿过磁环中心孔，避免歪斜或接触不良影响滤波效果
3
不建议在高温超过110℃的环境中长期使用，以免材料性能退化
4
磁珠不适用于大电流场合，若电流过大可能导致饱和，降低阻抗效果
5
使用前请检查外包装标签信息是否完整，包括品名、数量、批号及检验员信息，确保批次可追溯
6
存放于干燥通风环境，避免受潮导致绝缘性能下降
7
若需焊接，请注意焊锡温度不宜过高，推荐使用300℃以下热风或烙铁焊接，防止磁芯损伤
