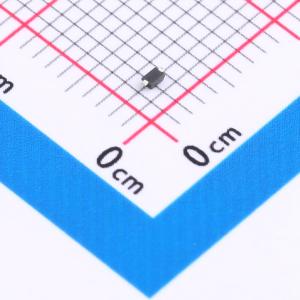

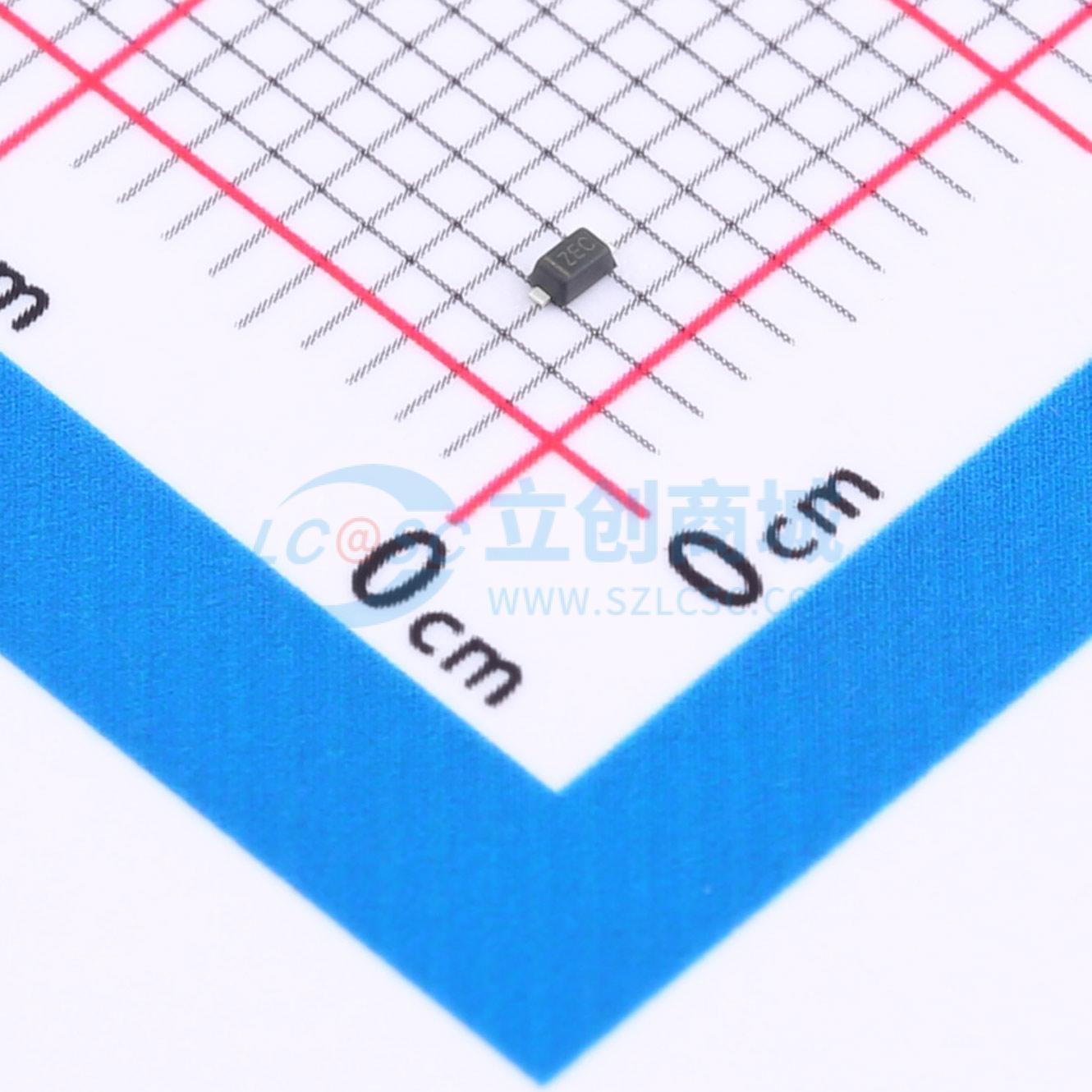

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3S1UB-N
单向ESD 3.3V截止 峰值浪涌电流：15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每条线路100瓦峰值脉冲功率 (tp = 8/20μs)。 可替代MLV (0603)。 保护一个I/O或电源线。 低钳位电压。 工作电压：3V。 低泄漏电流。应用：手机及配件。 个人数字助理 (PDA)
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- PESD3V3S1UB-N
- 商品编号
- C920299
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 160pF |
商品特性
- 每线路100瓦峰值脉冲功率（tp = 8/20μs）
- 替代MLV（0603）
- 保护一条I/O或电源线
- 低钳位电压
- 工作电压：03V
- 低漏电流
- 响应时间通常< 1 ns
- IEC 61000 - 4 - 2（静电放电）±15kV（空气），±8kV（接触）
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）8A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- MP3播放器
