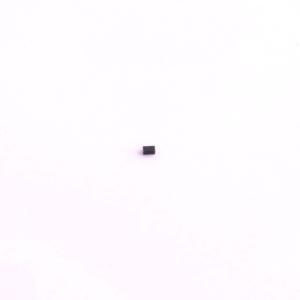

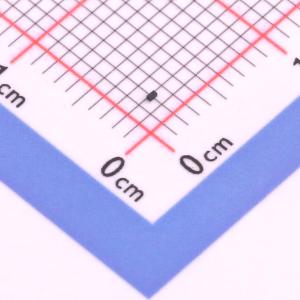

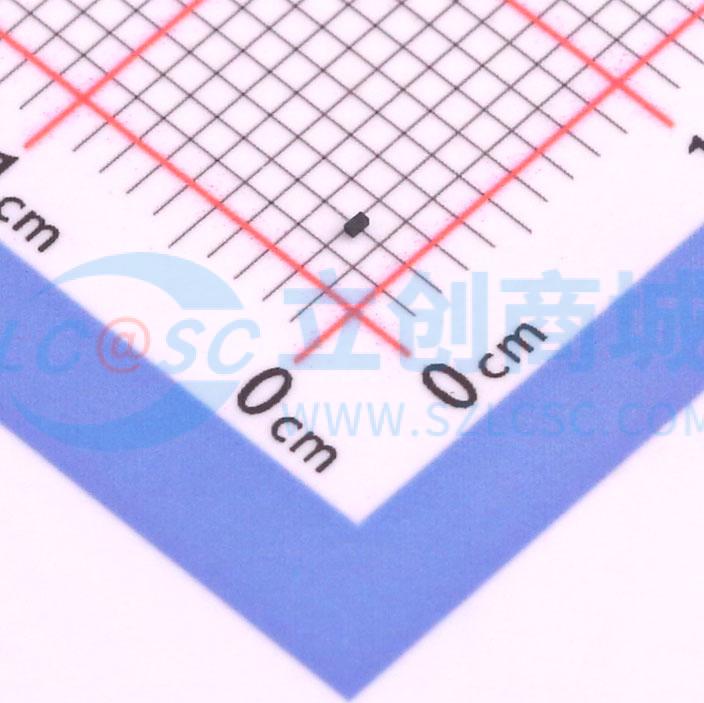

PESD5V0H1BSF-N
双向ESD 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60瓦峰值脉冲功率（tp = 8/20μs）。 微型DFN0603封装。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。应用：USB3.0、HDMI2.0、雷电接口。 笔记本电脑、台式机和服务器
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- PESD5V0H1BSF-N
- 商品编号
- C920304
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 60瓦峰值脉冲功率（tp = 8/20微秒）
- 微型DFN0603封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.2 pF 典型值）
- 保护一条数据/电源线
- IEC 61000–4–2 ±15 kV 接触放电 ±20 kV 空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50纳秒）
- IEC 61000-4-5（浪涌）3.0A（8/20微秒）
应用领域
- USB3.0
- HDMI2.0
- Thunderbolt
- 笔记本电脑
- 台式电脑
- 服务器
- 便携式仪器
