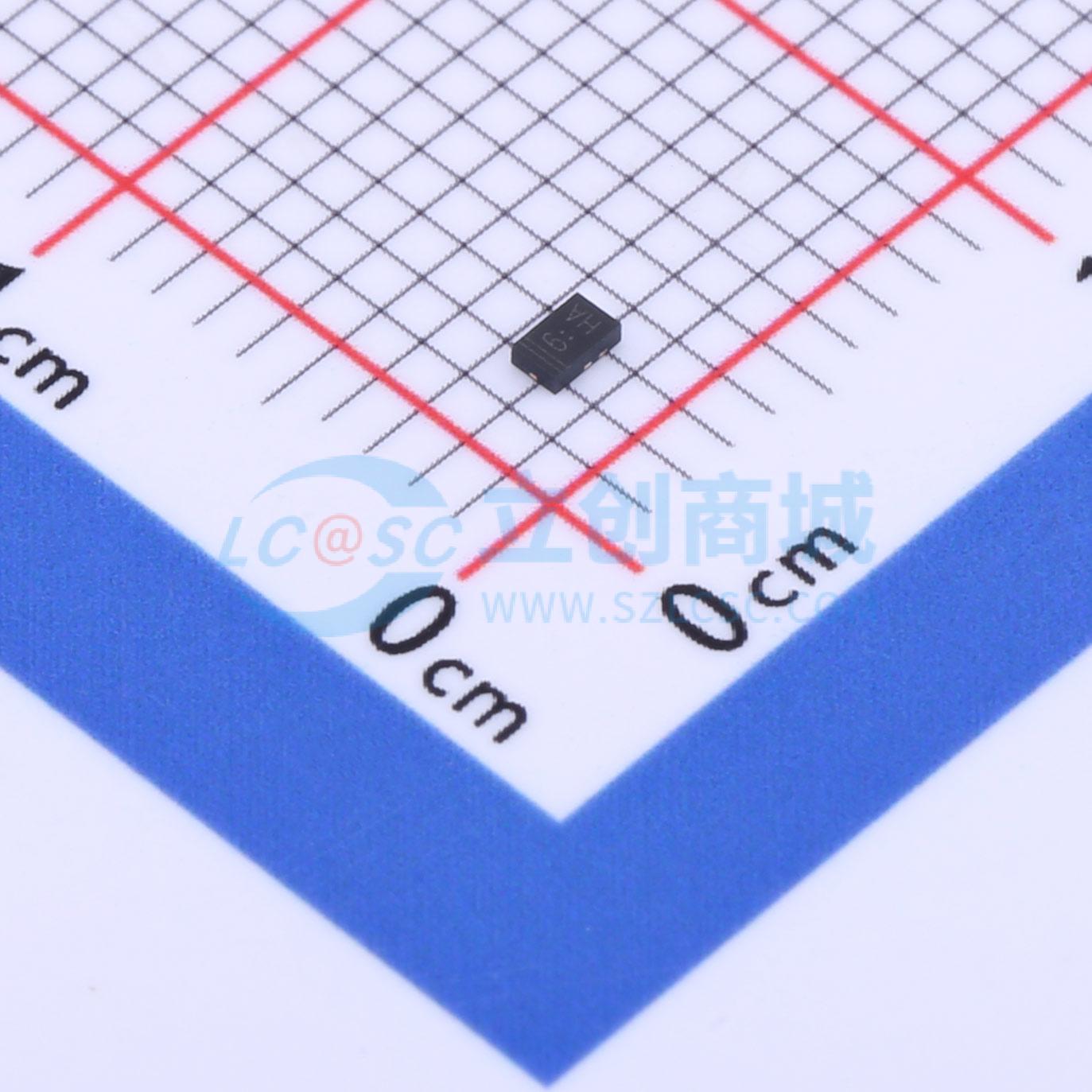

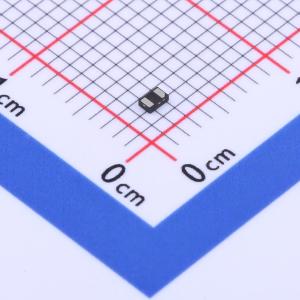

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0571P-N
单向ESD 7V截止 峰值浪涌电流：75A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：1500瓦峰值脉冲功率（tp = 8/20μs）。微型DFN1610封装。单向配置。固态硅雪崩技术。低钳位电压。低泄漏电流。应用：手机及配件。基于微处理器的设备
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- UCLAMP0571P-N
- 商品编号
- C920308
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 75A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.2V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 550pF |
商品特性
- 1500W 峰值脉冲功率（tp = 8/20μs）
- 微型 DFN1610 封装
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 单条数据/电源线防护能力达到：
- IEC 61000 - 4 - 2 标准，接触放电 ±30kV，空气放电 ±30kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）75A（8/20μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
