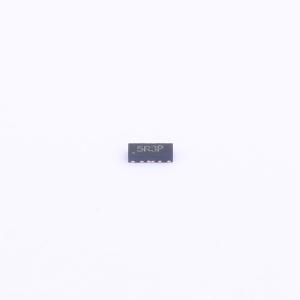

温馨提醒：图片仅供参考，商品以实物为准
TPD4E05U06DQAR-N
单向 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60瓦峰值脉冲功率（ip = 8/20μs）。 单向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 低电容（Cj = 0.3pF 典型值，I/O 到 I/O）。应用：USB3.0、USB2.0、以太网。 HDMI 2.0、Displayport 1.3、eSATA
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- TPD4E05U06DQAR-N
- 商品编号
- C920310
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 7.8V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.25pF；0.3pF |
商品特性
- 峰值脉冲功率60W（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容，典型值Cj = 0.3pF（I/O到I/O）
- IEC 61000 - 4 - 2：接触放电±15kV，空气放电±20kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）：40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）：3.5A（8/20μs）
应用领域
- USB3.0
- USB2.0
- 以太网
- HDMI 2.0
- Displayport 1.3
- eSATA
- 统一显示接口
- 数字视频接口
- 高速串行接口
