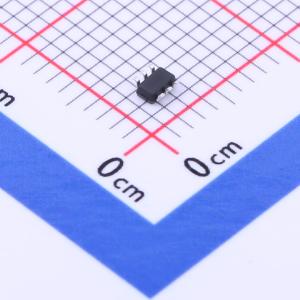

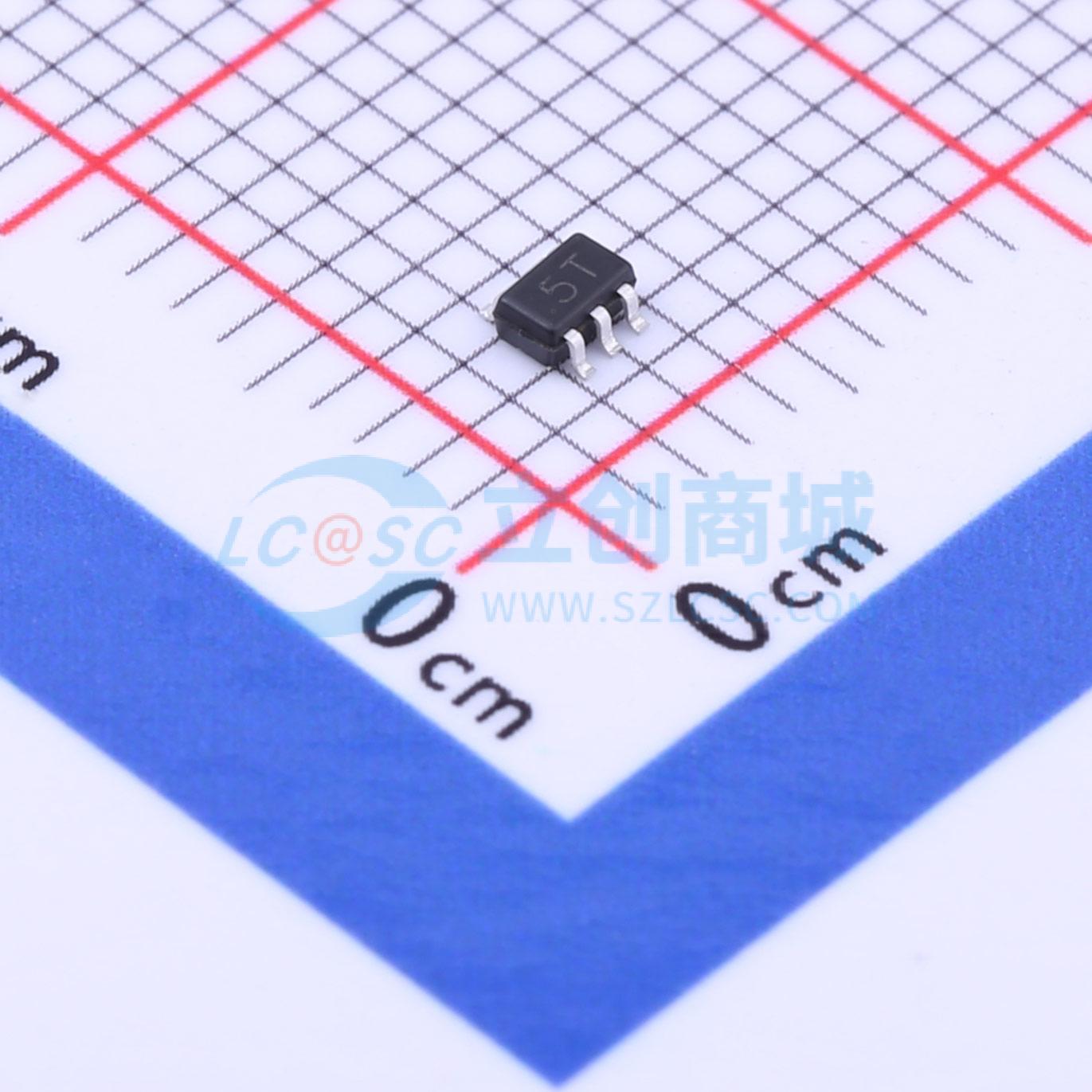

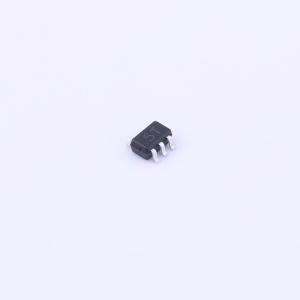

RCLAMP0504FATCT-N
单向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60W 峰值脉冲功率 (tp = 8/20μs)。 SOT363 封装。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 低电容 (Cj = 0.25pF 典型值)。应用：以太网。 数字视频接口 (DVI)
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- RCLAMP0504FATCT-N
- 商品编号
- C920316
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.25pF |
商品特性
- 60瓦峰值脉冲功率（tp = 8/20微秒）
- SOT363封装
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.25 pF，典型值）
- 保护一条数据/电源线
- IEC 61000-4-2标准：接触放电±15 kV，空气放电±20 kV
- IEC 61000-4-4（电快速瞬变脉冲群）：40A（5/50纳秒）
- IEC 61000-4-5（浪涌）：3.5A [8/20微秒]
应用领域
- 以太网
- 数字视频接口（DVI）、USB2.0
- 笔记本电脑和个人电脑
