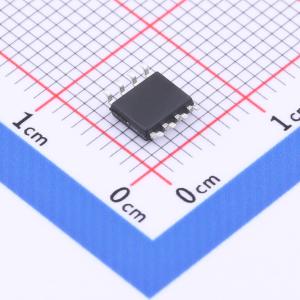

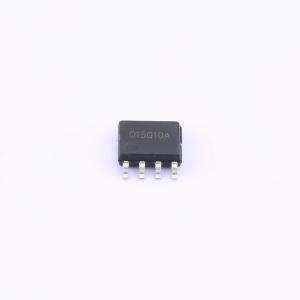

温馨提醒：图片仅供参考，商品以实物为准
YJS15G10A
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- YJS15G10A-F2-1100HF
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJS15G10A
- 商品编号
- C919606
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 8mΩ@10V,10A | |
| 耗散功率(Pd) | 3.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 32nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 36pF@50V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
NCEP02T10采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻（RDS(ON)）和栅极电荷（Qg）极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 漏源电压（VDS） = 200V，漏极电流（ID） = 100A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 12 mΩ
- 栅极电荷 × 漏源导通电阻（RDS(on)）乘积优异
- 漏源导通电阻（RDS(on)）极低
- 工作温度175 °C
- 无铅引脚镀层
- 100%进行了非钳位感性开关（UIS）测试
应用领域
-DC/DC转换器-非常适合高频开关和同步整流
