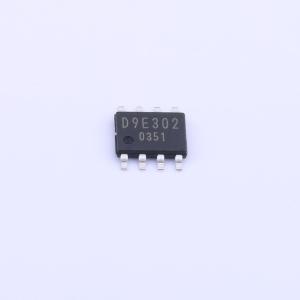

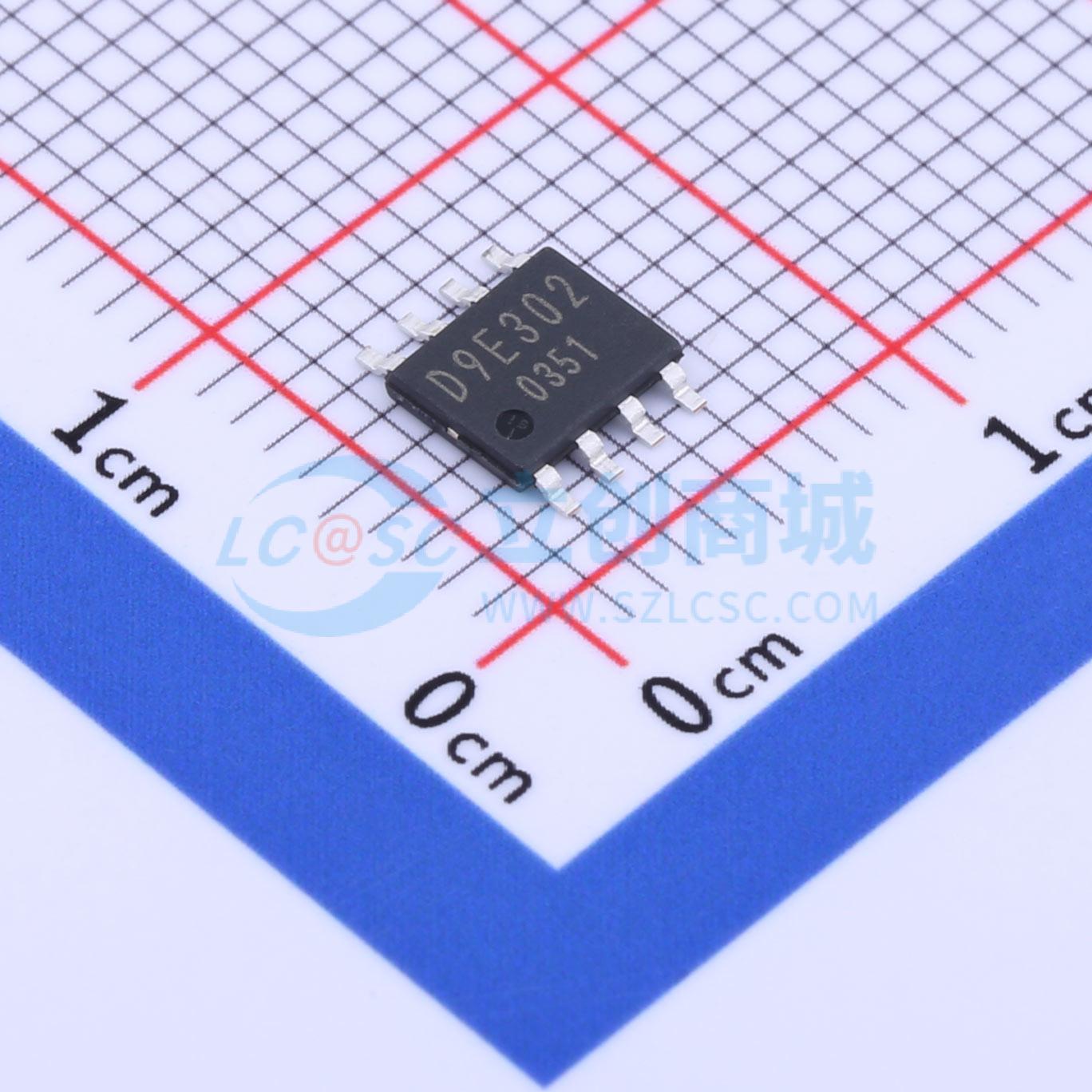

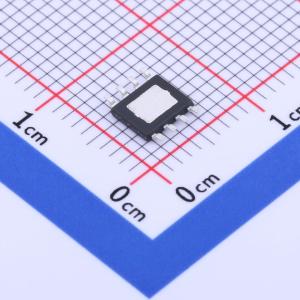

BD9E302EFJ-E2
7V至28V输入，3A集成MOSFET的单路同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9E302EFJ是一款高效率的同步降压DC-DC转换器,输入电压范围为7V至28V,最大输出电流为3A,具有内置MOSFET。该芯片支持轻载模式控制,适用于需要降低待机功耗的设备。具备过流保护、短路保护、热关断保护和欠压锁定保护等功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9E302EFJ-E2
- 商品编号
- C919448
- 商品封装
- HTSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~28V | |
| 输出电压 | 1V~19.6V | |
| 输出电流 | 3A | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 290uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9E302EFJ 是一款内置功率MOSFET的同步降压开关稳压器。它通过SLLMTM（简单轻负载模式）在轻负载下实现高效率，适用于需要降低待机功耗的设备。该电流模式控制的DC/DC转换器具有高速瞬态响应，并且可以轻松设置相位补偿。
主要特性包括：
- 同步单DC/DC转换器
- SLLMTM控制（简单轻负载模式）
- 过流保护
- 短路保护
- 热关断保护
- 欠压锁定保护
- 软启动
- 减少外部二极管
- HTSOP-J8封装
输入电压范围为7.0V至28V，输出电压范围为1.0V至VIN x 0.7V。最大输出电流为3.0A，开关频率为550kHz（典型值）。高端MOSFET导通电阻为90mΩ（典型值），低端MOSFET导通电阻为70mΩ（典型值）。关断电流为0μA（典型值）。
该器件非常适合家用电器、次级电源和适配器设备等消费类应用，以及通信设备。
应用领域
- 消费类应用如家用电器
- 二次电源和适配器设备
- 电信设备
